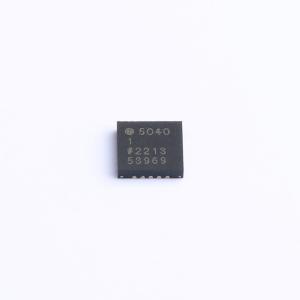

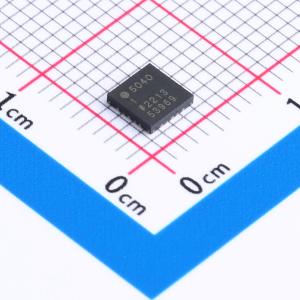

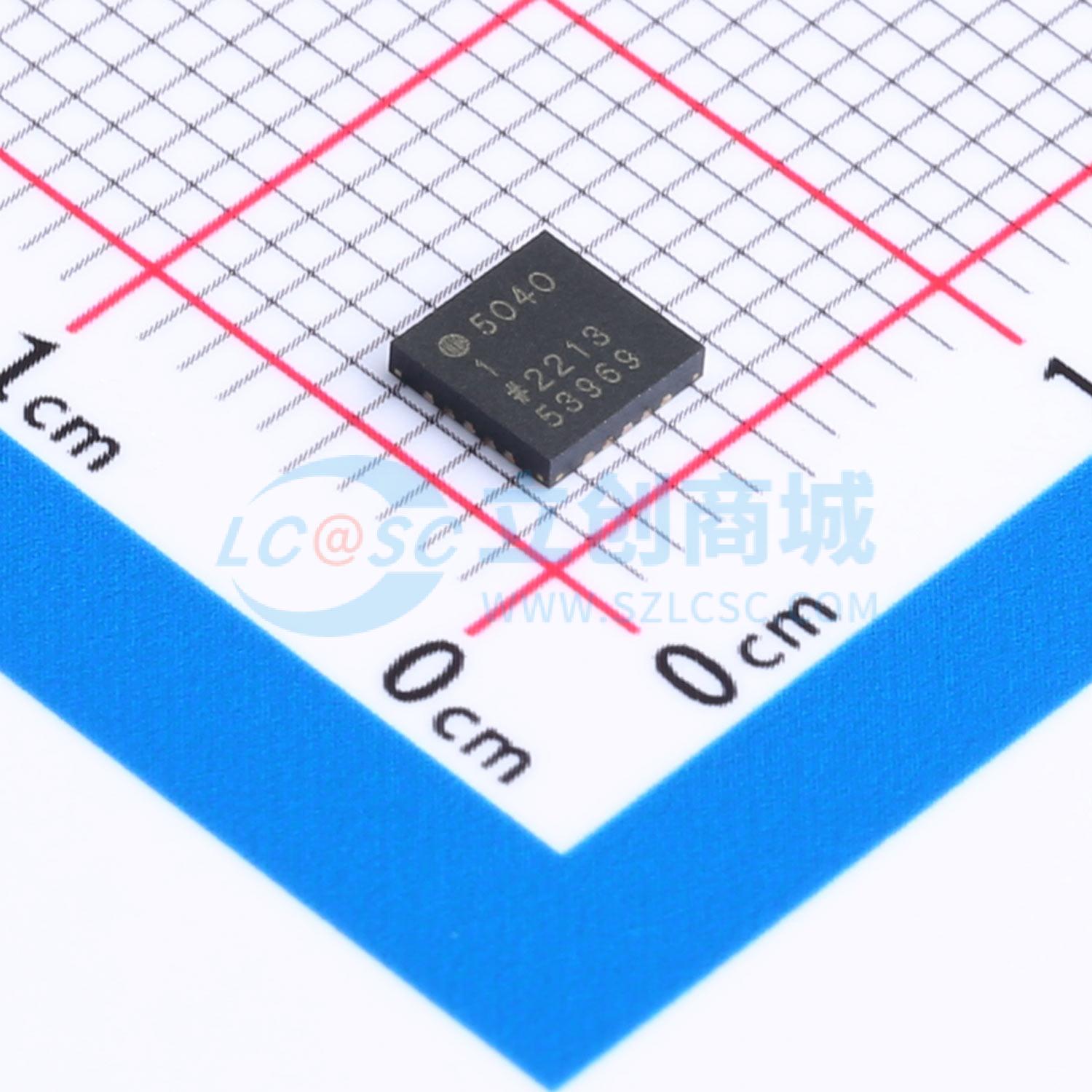

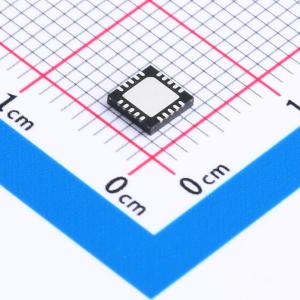

ADP5040ACPZ-1-R7

ADP5040在小型20引脚LFCSP封装中集成了一个高性能降压稳压器和两个低压差线性稳压器（LDO），以满足严苛的性能和电路板空间要求。 降压稳压器的高开关频率允许使用小型多层外部元件，从而最大限度地减少电路板空间。 当MODE引脚设置为逻辑高电平时，降压稳压器工作在强制脉冲宽度调制（PWM）模式。当MODE引脚设置为逻辑低电平时，当负载接近标称值时，降压稳压器工作在PWM模式。当负载电流降至预定义阈值以下时，稳压器工作在省电模式（PSM），以提高轻载效率。ADP5040的LDO具有低静态电流、低压差电压和宽输入电压范围，可延长便携式设备的电池续航时间。ADP5040的LDO在低裕量电压下工作时，对于高达10 kHz的频率，可保持大于60 dB的电源抑制比。 ADP5040中的每个稳压器通过各自使能引脚上的高电平来激活。稳压器的输出电压通过外部电阻分压器进行编程，以适应各种应用。

• 输入电压范围：2.3 V至5.5 V
• 一个1.2 A降压稳压器
• 两个300 mA LDO
• 20引脚、4 mm×4 mm LFCSP封装
• 过流和热保护
• 软启动
• 欠压锁定
• 降压关键规格 输出电压范围：0.8 V至3.8 V 电流模式拓扑，具有出色的瞬态响应 3 MHz工作频率 峰值效率高达96% 使用小型多层电感和电容 MODE引脚可选择强制PWM或自动PWM/PSM模式 700%占空比低压差模式
• LDO关键规格 输出电压范围：0.8 V至5.2 V 低输入电压范围为1.7 V至5.5 V 使用2.2 μF陶瓷输出电容时稳定 高电源抑制比 低输出噪声 低压差电压 结温范围：-40℃至+125℃
