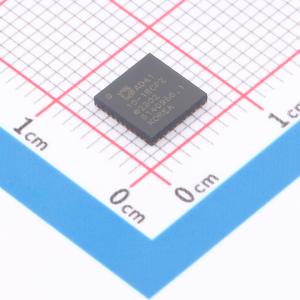

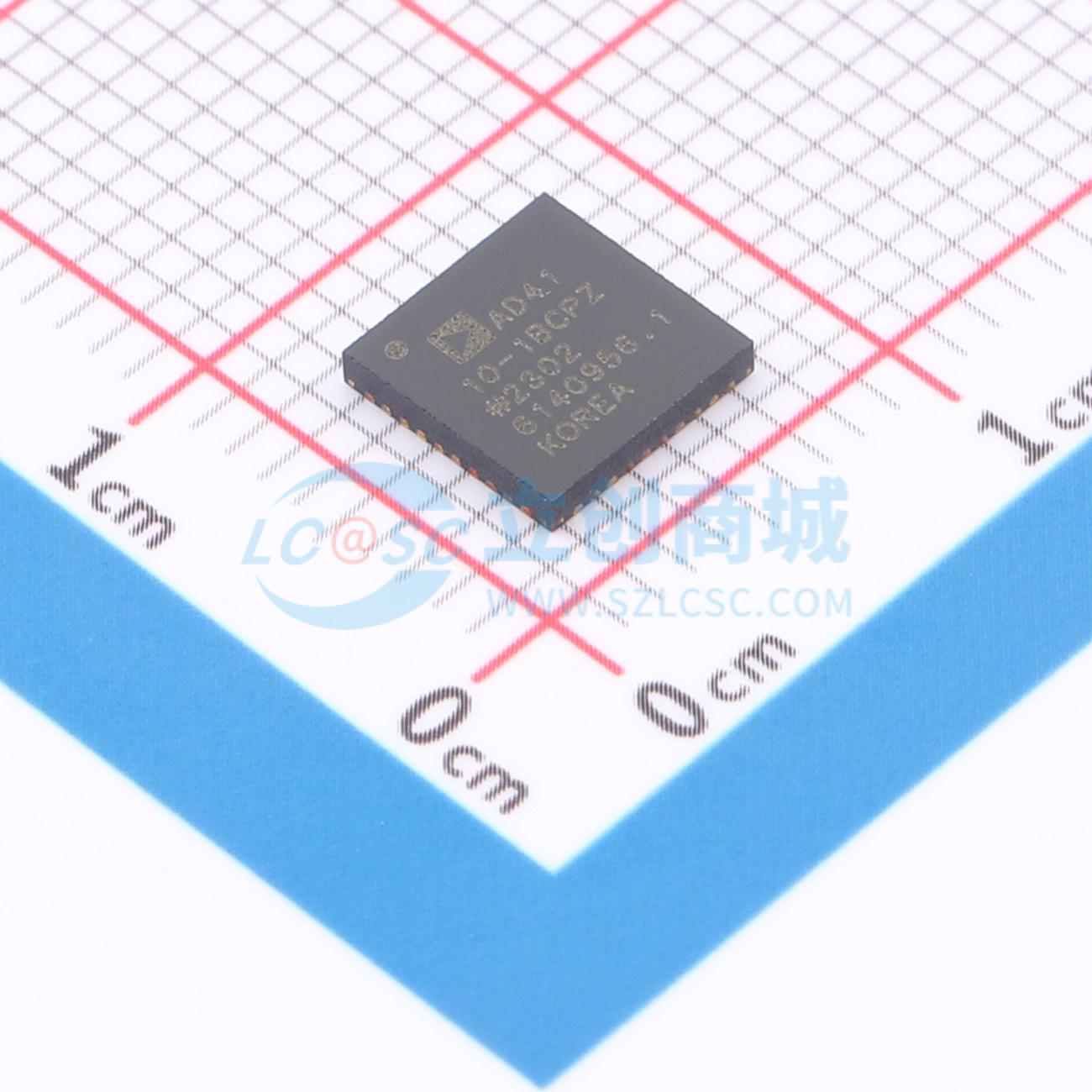

AD4110-1BCPZ-RL7

AD4110-1是一款完整的单通道通用输入模数前端，适用于需要灵活传感器类型的工业过程控制系统。 高压输入可通过软件完全配置为电流或电压信号，能直接连接所有标准工业模拟信号源，如±20 mA、±4 mA至±20 mA、±10 V以及所有类型的热电偶。可为环路供电的电流输出传感器提供现场电源。包含一系列用于电阻温度检测器（RTD）传感器和其他电阻式传感器的激励电流源。集成的全差分可编程增益放大器（PGA）提供从0.2到24的16种增益设置。 高压输入可编程为上电时处于电压模式或电流模式。当编程为电流模式时，独特的输入电路架构即使在系统模块电源缺失的情况下，也能为环路电流提供通路。 AD4110-1提供内部前端诊断功能，用于指示过压、欠压、断线、过流和过热情况。高压输入具备热保护、过流限制和过压保护功能。 AD4110-1集成了一个精密的24位Σ-Δ模数转换器（ADC），转换速率从5 SPS到125 kSPS，同时具备50 Hz和60 Hz噪声抑制能力。

• 2个软件可编程输入端子 电流高达±20 mA 电压高达±10 V 热电偶 RTD
• 可替代现有的三端子解决方案
• 为环路供电的电流传感器提供现场电源
• 高压输入过压保护高达±30 V
• 内部电流检测电阻
• 可选择使用外部电流检测电阻
• 即使无电源供应，输入也具备电流限制功能
• 具备超量程和断线检测诊断功能
• 快速灵活的输出数据速率：5 SPS至125 kSPS 在62 kSPS时16位无噪声 在2.5 kSPS时18位无噪声 在50 SPS/60 SPS时20位无噪声
• 同时抑制50 Hz和60 Hz噪声
• 用于配置和诊断的串行接口 四线接口，兼容SPI、QSPI、MICROWIRE和DSP
• 电源：±12 V至±20 V，+5 V
• 工作温度：-40℃至+105℃
• 封装：40引脚，6 mm×6 mm LFCSP

• 过程控制和工业自动化
• 远程和分布式控制系统
• 仪器仪表和测量
• 传感器和数据采集
