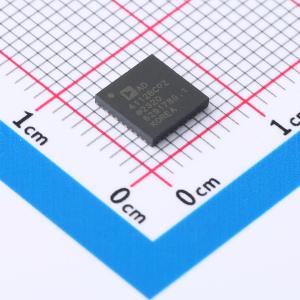

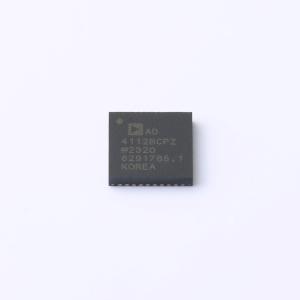

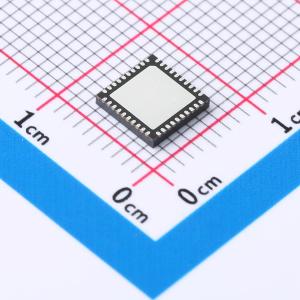

AD4112BCPZ-RL7

AD4112是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），支持全差分或单端、高阻抗（≥1 MΩ）双极性±10 V电压输入以及0 mA至20 mA电流输入。 AD4112还集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置八个独立的设置。AD4112的最大通道扫描速率为6.21 kSPS（161 μs），可输出完全稳定的数据。 嵌入式2.5 V低漂移（5 ppm/°C）带隙内部基准源（带有输出基准缓冲器）减少了外部元件数量。 数字滤波器允许灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个启用的通道。 AD4112通过集成专有iPassives技术实现了高精度性能。AD4112在出厂时经过校准，可达到高度的指定精度。 AD4112采用单电源供电，便于在电气隔离应用中使用。其指定的工作温度范围为-40°C至+105°C。AD4112采用40引脚、6 mm×6 mm LFCSP封装。

• 按照以下标准进行鲁棒性测试：IEC61000 - 4 - 2、IEC61000 - 4 - 3、IEC61000 - 4 - 4、IEC61000 - 4 - 5、IEC61000 - 4 - 6、CISPR 11
• 集成模拟前端的24位ADC
• 快速灵活的输出速率：1.25 SPS至31.25 kSPS
• 每通道6.21 kSPS的通道扫描数据速率（161 μs稳定时间）
• 每通道1 kSPS时16位无噪声位
• 每通道20 SPS时对50 Hz和60 Hz的抑制比为85 dB
• ±10 V输入，4路差分或8路单端
• 引脚绝对最大额定值±50 V
• 输入引脚绝对电压高达±20.8 V
• ≥7 MΩ阻抗
• 25°C时±0.06%的精度
• 0 mA至20 mA输入，4路单端
• 引脚绝对最大额定值±50 mA
• 输入范围从-0.5 mA至±24 mA
• 60 Ω阻抗
• 25°C时±0.08%的精度
• 片上2.5 V基准源
• 25°C时±0.12%的精度，±5 ppm/°C（典型值）漂移
• 内部或外部时钟
• 电源ΔVDD = 3.01 V至5.5 V，VDD = 2 V至5.5 V
• 总IDD = 3.9 mA
• 温度范围：-40°C至+105°C
• 三线或四线串行数字接口（SCLK上有施密特触发器）
• 与SPI、QSPI、MICROWIRE和DSP兼容

• 过程控制
• PLC和DCS模块
• 仪器仪表和测量
