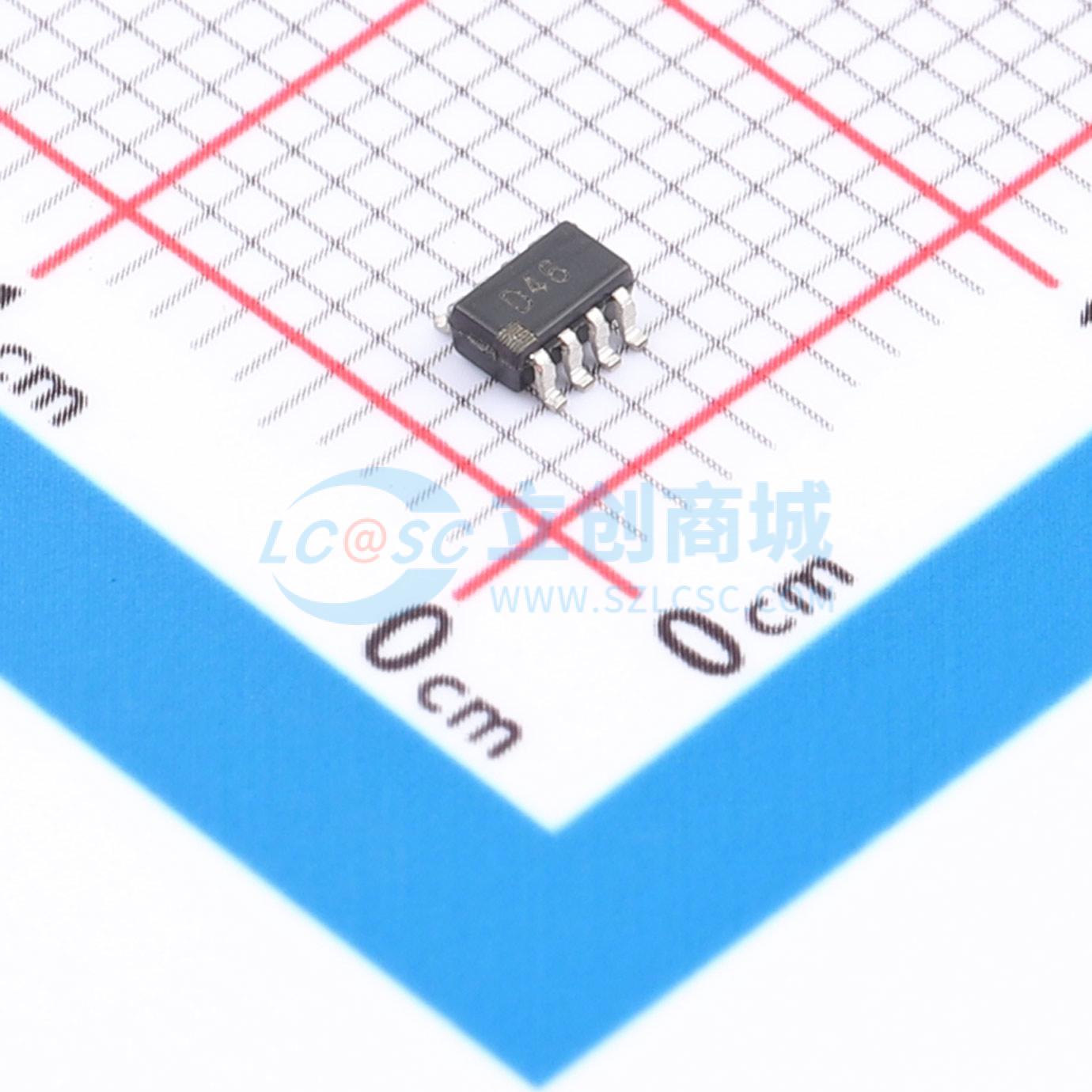

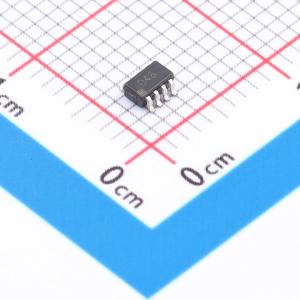

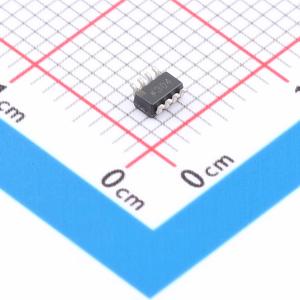

AD5062BRJZ-1500RL7

AD5062 数模转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、单通道16位未缓冲电压输出DAC，工作电压2.7V至5.5V，采用8引脚SOT-23封装。
品牌名称: ADI(亚德诺)
商品型号: AD5062BRJZ-1500RL7
商品编号: C649184
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.194325克(g)

商品参数

商品概述

AD5062是一款低功耗、单通道16位无缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电。该器件的相对精度规格为±1 LSB，通过±1 LSB的DNL规格保证单调性。该器件采用通用的三线串行接口，时钟速率最高可达30 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。AD5062的参考电压由外部VREF引脚提供，片上还提供了一个参考缓冲器。该器件集成了上电复位电路，确保DAC输出在上电时为零刻度或中间刻度，并保持该状态，直到向器件进行有效写入操作。该器件具备掉电功能，在5 V电源下可将器件的电流消耗降至典型值300 nA，并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。该器件的总未调整误差<0.8 mV。该器件在上电时的毛刺极低。

商品特性

单通道16位DAC，1 LSB INL
上电复位至中间刻度或零刻度
设计上保证单调性
3种掉电功能
带施密特触发输入的低功耗串行接口
小型8引脚SOT - 23封装，低功耗
典型快速建立时间为4 μs
2.7 V至5.5 V电源供电
上电时毛刺极低
无缓冲电压输出，可驱动60 kΩ负载
SYNC中断功能

应用领域

过程控制
数据采集系统
便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	4us
	输出类型	电压-非缓冲

	属性	参数值
	积分非线性	0.5LSB；0.5LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	数据速率	30MHz
	静态电流	1uA
