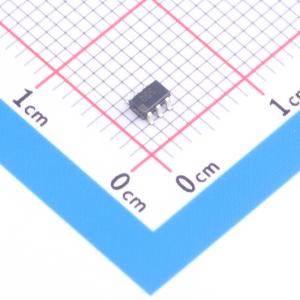

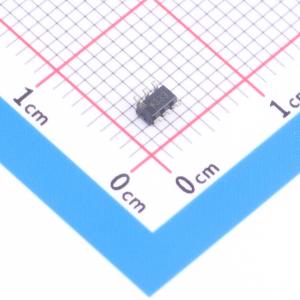

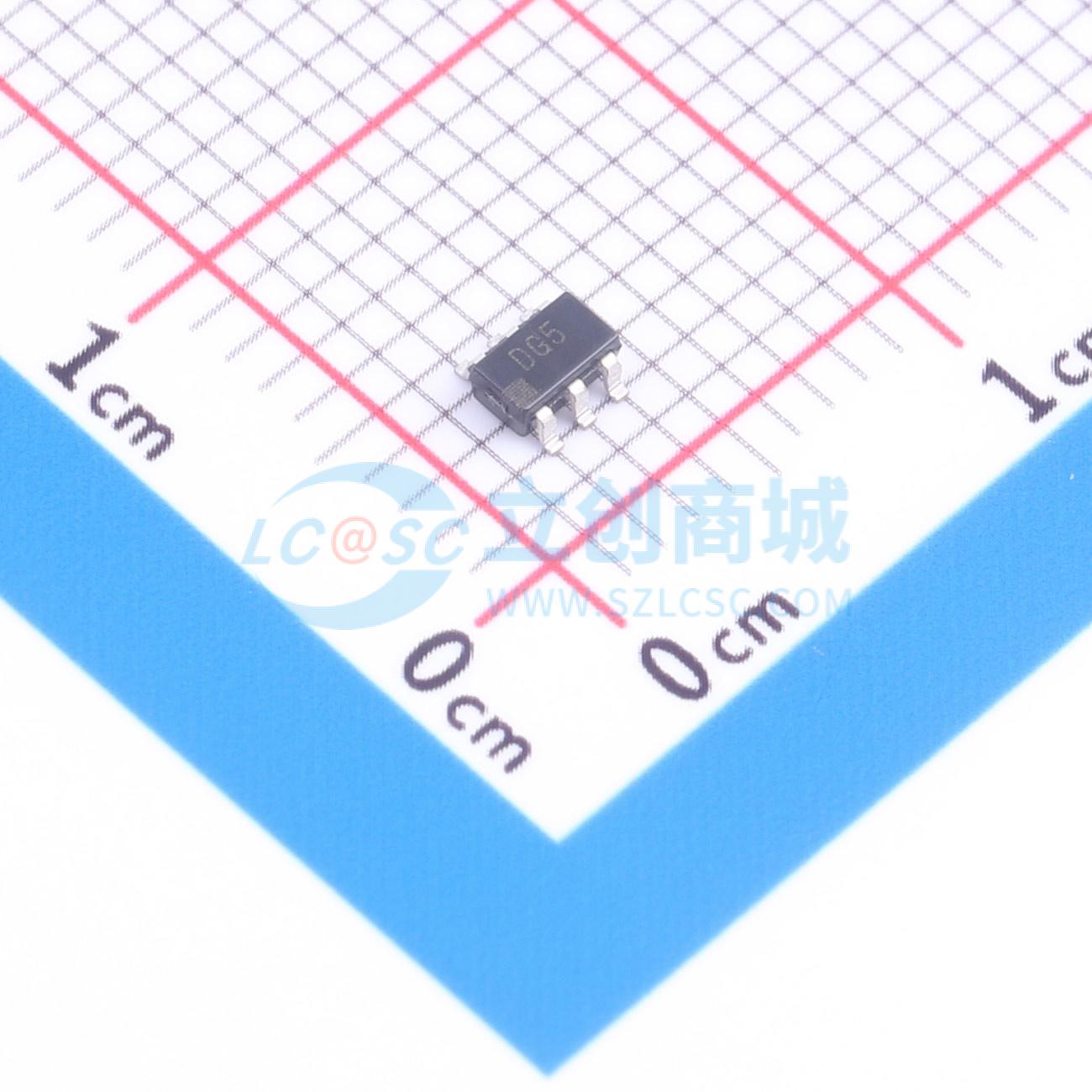

AD5300WBRTZ-RL7实物图
  • AD5300WBRTZ-RL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5300WBRTZ-RL7

2.7 V至5.5 V、140 uA、轨到轨电压输出、8位DAC,采用SOT-23和MicroSOIC封装

描述
2.7 V至5.5 V、140 μA、轨到轨电压输出、8位DAC,采用SOT-23和MicroSOIC封装
品牌名称
ADI(亚德诺)
商品型号
AD5300WBRTZ-RL7
商品编号
C649504
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.047克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数1
接口类型SPI;QSPI;MICROWIRE
工作电压2.7V~5.5V
属性参数值
稳定时间4us
输出类型-
积分非线性1LSB;0.25LSB
工作温度-40℃~+105℃

商品概述

AD5300 是一款单通道、8 位缓冲电压输出 DAC,采用 2.7 V 至 5.5 V 单电源供电,在 3 V 电源下的功耗为 115 μA。其片上精密输出放大器可实现轨到轨输出摆幅。AD5300 采用通用的 3 线串行接口,时钟速率最高可达 30 MHz,兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准。 AD5300 的参考电压源自电源输入,因此可提供最宽的动态输出范围。该器件集成了上电复位电路,确保 DAC 输出在上电时为 0 V,并保持该状态,直到向器件进行有效写入操作。该器件具备掉电功能,在 5 V 电源下可将器件的电流消耗降至 200 nA,并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在 5 V 电源下的功耗为 0.7 mW,在掉电模式下可降至 1 μW。 AD5300 是引脚兼容 DAC 系列产品之一。AD5310 是 10 位版本,AD5320 是 12 位版本。AD5300/AD5310/AD5320 提供 6 引脚 SOT - 23 封装和 8 引脚 MSOP 封装。

商品特性

  • 单通道 8 位 DAC
  • 6 引脚 SOT - 23 和 8 引脚 MSOP 封装
  • 微功耗运行:在 5 V 电源下为 140 μA
  • 掉电模式:在 5 V 电源下为 200 nA,在 3 V 电源下为 50 nA
  • 2.7 V 至 5.5 V 电源供电
  • 设计保证单调性
  • 参考电压源自电源
  • 上电复位至 0 V
  • 3 种掉电功能
  • 带施密特触发输入的低功耗串行接口
  • 片上输出缓冲放大器,轨到轨运行
  • SYNC 中断功能
  • 符合汽车应用要求

应用领域

  • 便携式电池供电仪器
  • 数字增益和失调调整
  • 可编程电压和电流源
  • 可编程衰减器

数据手册PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘,最小起订量 3000 个)
起订量:3000 个3000个/圆盘

总价金额:

0.00

近期成交0
