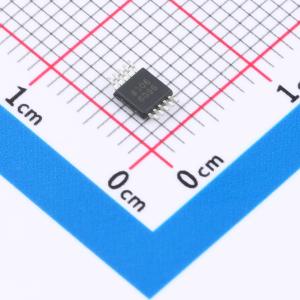

AD5063BRMZ-1实物图
  • AD5063BRMZ-1商品缩略图
  • AD5063BRMZ-1商品缩略图
  • AD5063BRMZ-1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5063BRMZ-1

2.7 V至5.5 V、全精度、16位VOUT nanoDAC® 转换器,无缓冲,采用MSOP封装

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
2.7V至5.5V、全精度、16位VOUTnanoDAC®转换器,无缓冲,采用MSOP封装
品牌名称
ADI(亚德诺)
商品型号
AD5063BRMZ-1
商品编号
C649189
商品封装
MSOP-10​
包装方式
管装
商品毛重
0.07克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率16位
通道数1
接口类型SPI
工作电压2.7V~5.5V
稳定时间1us
输出类型电压-非缓冲
属性参数值
积分非线性1LSB
工作温度-40℃~+85℃
上电复位内置
基准电压源外置
数据速率30MHz
静态电流1uA

商品概述

AD5063是一款低功耗、单通道16位、无缓冲电压输出DAC,采用2.7 V至5 V单电源供电。该器件的相对精度规格为±1 LSB,且在±1 LSB的微分非线性(DNL)规格下,保证单调操作。AD5063采用10引脚MSOP封装,片上集成电阻,配合输出放大器可产生双极性信号。该器件采用通用的三线串行接口,时钟速率最高可达30 MHz,兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。AD5063的参考电压由外部VREF引脚提供,片上还提供了参考缓冲器。该器件集成了上电复位电路,确保DAC输出在上电时处于中间量程,并保持该状态,直到向器件进行有效写入操作。该器件具备掉电功能,在5 V电源下,可将器件的电流消耗降至典型值300 nA,并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。该器件的总未调整误差 < 1 mV,上电时毛刺极低。

商品特性

  • 单通道16位DAC,积分非线性(INL)为1 LSB
  • 上电复位至中间量程
  • 设计上保证单调
  • 三种掉电功能
  • 带施密特触发输入的低功耗串行接口
  • 10引脚MSOP封装,低功耗
  • 最大1 µs的快速建立时间(AD5063 - 1型号)
  • 2.7 V至5.5 V电源供电
  • 上电时毛刺极低
  • 无缓冲电压输出,可驱动60 kΩ负载
  • SYNC中断功能

应用领域

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪器
  • 数字增益和失调调整
  • 可编程电压和电流源
  • 可编程衰减器

数据手册PDF
