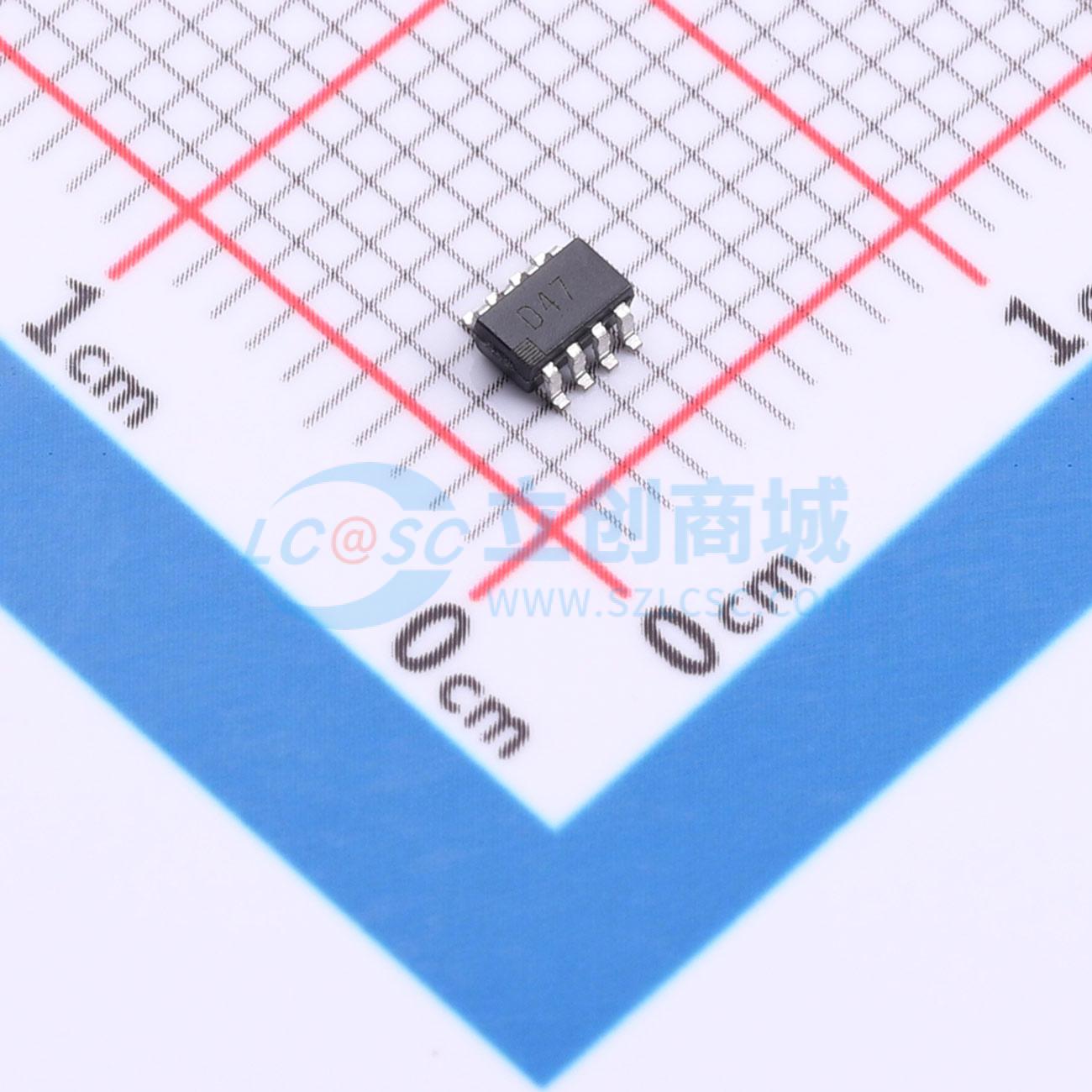

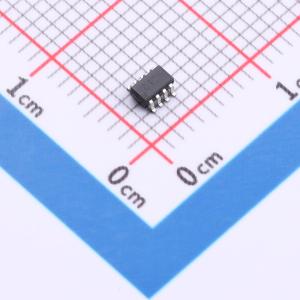

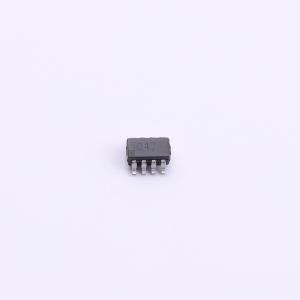

AD5062BRJZ-2500RL7
AD5062 数模转换芯片
- 描述
- 低功耗、单通道16位未缓冲电压输出DAC,工作电压2.7V至5.5V,采用8引脚SOT-23封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5062BRJZ-2500RL7
- 商品编号
- C649186
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI;QSPI | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 4us | |
| 输出类型 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD5062是一款低功耗、单通道16位无缓冲电压输出DAC,采用2.7 V至5.5 V单电源供电。该器件的相对精度规格为±1 LSB,通过±1 LSB的DNL规格保证单调性。该器件采用通用的三线串行接口,时钟速率最高可达30 MHz,兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。AD5062的参考电压由外部VREF引脚提供,片上还提供了一个参考缓冲器。该器件集成了上电复位电路,确保DAC输出在上电时为零刻度或中间刻度,并保持该状态,直到向器件进行有效写入操作。该器件具备掉电功能,在5 V电源下可将器件的电流消耗降至典型值300 nA,并在掉电模式下提供软件可选的输出负载。可通过串行接口将器件置于掉电模式。该器件的总未调整误差<0.8 mV。该器件在上电时的毛刺极低。
商品特性
- 单通道16位DAC,1 LSB INL
- 上电复位至中间刻度或零刻度
- 设计上保证单调性
- 3种掉电功能
- 带施密特触发输入的低功耗串行接口
- 小型8引脚SOT - 23封装,低功耗
- 典型快速建立时间为4 μs
- 2.7 V至5.5 V电源供电
- 上电时毛刺极低
- 无缓冲电压输出,可驱动60 kΩ负载
- SYNC中断功能
应用领域
- 过程控制
- 数据采集系统
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
交货周期
订货49-51个工作日购买数量
(500个/圆盘,最小起订量 1000 个)个
起订量:1000 个500个/圆盘
