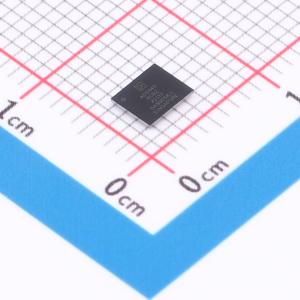

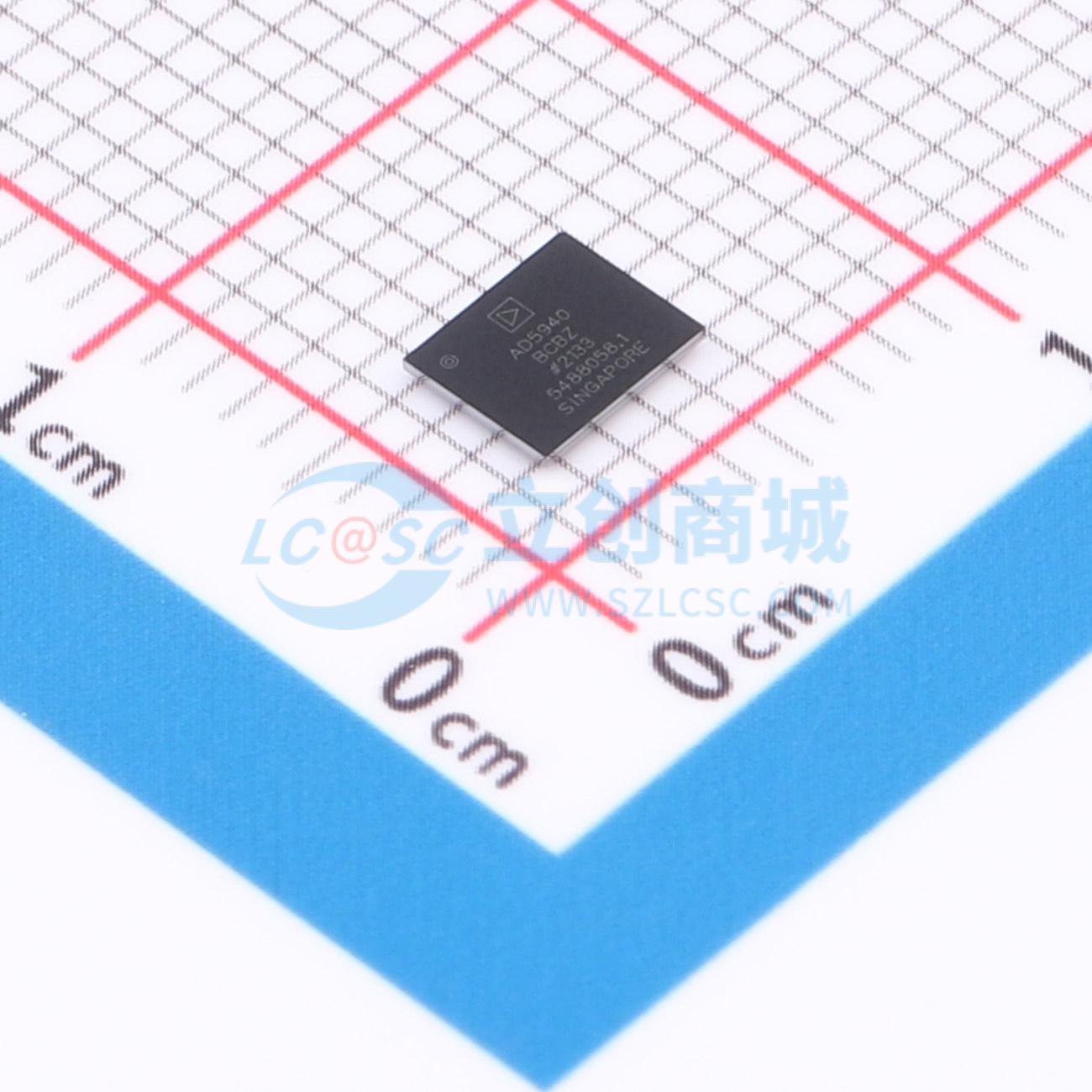

AD5940BCBZ-RL

AD5940 和AD5941 均为高精度、低功耗模拟前端(AFE)，专为需要基于电化学测量技术的高精度便携式应用而设计，如电流、伏安或阻抗测量。设计用于皮肤阻抗和人体阻抗测量，并与AD8233 AFE 配合构成完整生物电势和生物电位测量系统。针对电化学有毒气体检测而设计。 AD5940/AD5941 包括两个高精度激励环路和一个通用测量通道，可以对被测传感器进行广泛的测量。第一个激励环路包括一个超低功耗、双通道输出串数模转换器(DAC)和一个低功耗、低噪声恒电势器。该DAC 的一个输出可控制恒电势器的同相输入，另一个输出控制跨阻放大器(TIA)的同相输入。该低功耗激励环路能够生成DC 至200 Hz 的信号。 第二个激励环路包括一个12 位DAC，称为高速DAC。该DAC 能够生成最高200 kHz 的高频激励信号。 AD5940/AD5941 测量通道具有16 位、800 kSPS 多通道逐次逼近寄存器(SAR)模数转换器(ADC)，带有输入缓冲器、内置抗混叠滤波器和可编程增益放大器(PGA)。ADC 前端的输入多路复用器允许用户选择输入通道进行测量。这些输入通道包括多个外部电流输入、外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。 电流输入包括两个具有可编程增益的TIA 和用于测量不同传感器类型的负载电阻。第一个TIA，称为低功耗TIA，可测量低带宽信号。第二个TIA，称为高速TIA，可测量高达200 kHz 的高带宽信号。 超低泄漏、可编程开关矩阵将传感器连接到内部模拟激励和测量模块。此矩阵提供一个接口，可用于连接外部跨阻放大器电阻。

• 模拟输入16 位ADC，提供800 kSPS 和1.6 MSPS 选项
• 电压、电流和阻抗测量能力
• 内部和外部电流和电压通道
• 超低泄漏开关矩阵和输入多路复用器
• 输入缓冲器和可编程增益放大器
• 电压DACs 输出范围为0.2 V 至2.4 V 的双通道输出电压DAC
• 12 位VBIAS0 输出到偏置恒电势器
• 6 位VZERO0 输出到偏置TIA
• 超低功耗：1 μA
• 1 个高速、12 位DAC 传感器输出范围至：±607 mV
• 输出上具有2 和0.05 增益设置的可编程增益放大器
• 1 个低功耗、低噪声恒电势器放大器，适合电化学检测中的恒电势器偏置
• 1 个低噪声、低功耗TIA，适合测量传感器电流输出50 pA 至3 mA 范围
• 用于传感器输出的可编程负载和增益电阻
• 模拟硬件加速器
• 数字波形发生器
• 接收滤波器
• 复数阻抗测量(DFT)引擎
• 1 个高速TIA，可以处理±0.015 Hz 至200 kHz 的宽带宽输入信号
• 数字波形发生器，用于生成正弦波和梯形波形
• 2.5 V 和1.82 V 内部基准电压源
• 降低系统级功耗
• 能够快速上电和断电的模拟电路
• 可编程AFE 序列器，最大程度地降低了主机控制器的工作负载
• 6 kB SRAM，可对AFE 序列进行预编程
• 超低功耗恒电势器通道：上电且所有其他模块处于休眠模式时为6.5 μA 的电流消耗
• 智能传感器同步和数据采集
• 传感器测量的精确周期控制
• 受控于序列器的的GPIOs
• 片内外设SPI 串行输入/输出
• 唤醒定时器
• 中断控制器
• 电源电压：2.8 V 至3.6 V
• 1.82 V 输入/输出兼容
• 上电复位
• 集成已上电的低功耗DAC 和恒电势器放大器的休眠模式，以保持传感器偏置

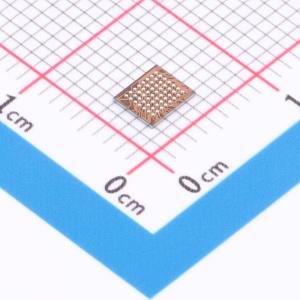

• 3.6 mm×4.2 mm、56 引脚WLCSP
• 7 mm×7 mm、48 引脚LFCSP 封装
• 额定工作温度范围为 - 40°C 至85°C

• 电化学测量
• 电化学气体传感器
• 恒电势器/电流测量/伏安法/循环伏安法
• 生物阻抗应用
• 皮肤阻抗
• 人体阻抗
• 连续血糖监测
• 电池阻抗
