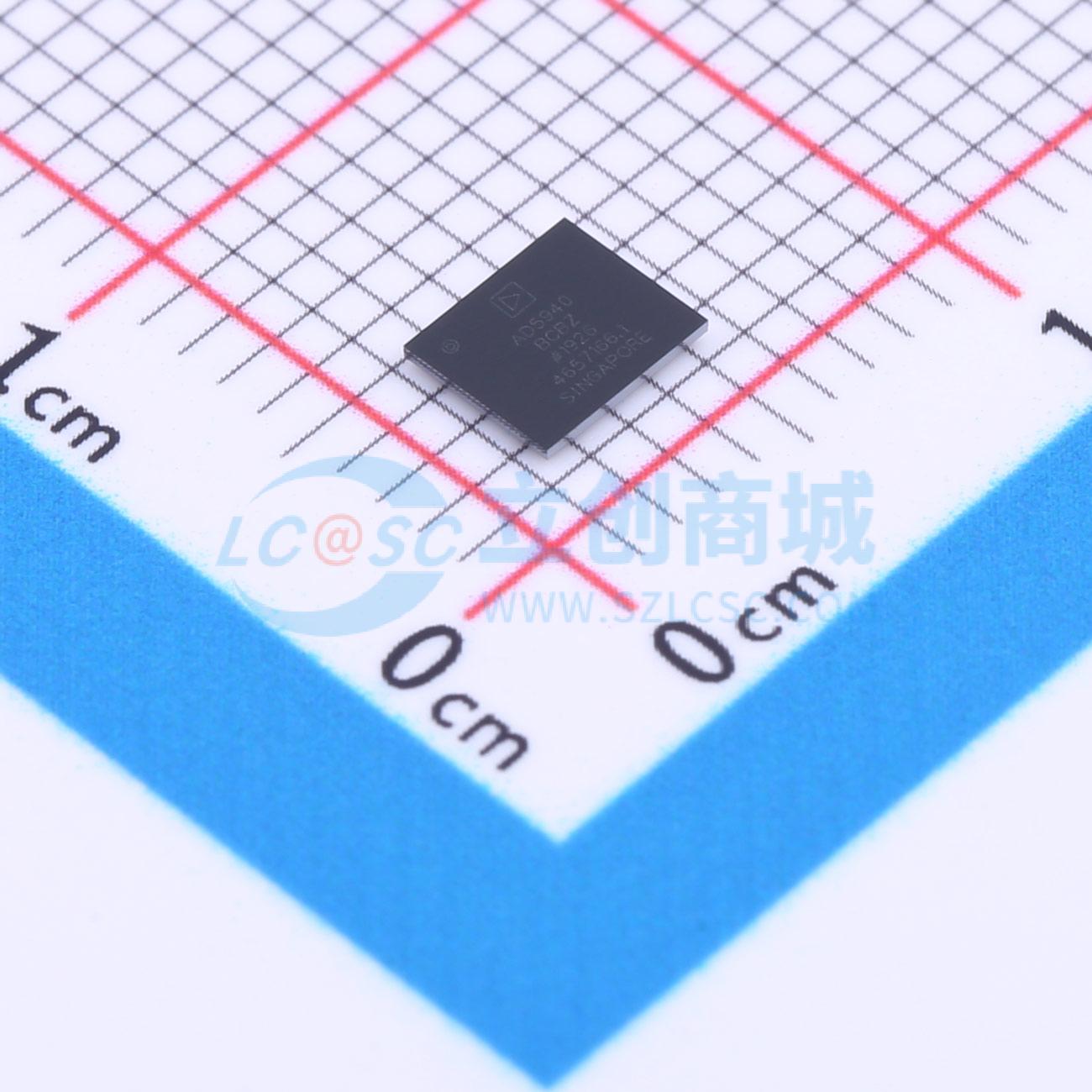

AD5940BCBZ-RL7

AD5940是一款高精度、低功耗模拟前端(AFE)，专为需要高精度、电化学测量技术的便携式应用而设计，如电流、伏安或阻抗测量。设计用于皮肤阻抗和人体阻抗测量，并与完整生物电势或生物电位测量系统中的AD8233 AFE配合使用。针对电化学有毒气体检测而设计。 AD5940包括两个高精度激励环路和一个通用测量通道，可以对被测传感器进行广泛的测量。第一个激励环路包括一个超低功耗、双通道输出数模转换器(DAC)和一个低功耗、低噪声恒电势器。该DAC的一个输出可控制恒电势器的同相输入，另一个输出控制跨阻放大器(TIA)的同相输入。该低功耗激励环路能够生成DC至200 Hz的信号。 第二个激励环路包括一个12位DAC，称为高速DAC。该DAC能够生成最高200 kHz的高频激励信号。 AD5940测量通道具有16位、800 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)，带有输入缓冲器、内置抗混叠滤波器和可编程增益放大器(PGA)。ADC前端的输入多路复用器允许用户选择输入通道进行测量。这些输入通道包括多个外部电流输入、外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。 电流输入包括两个具有可编程增益的TIA和用于测量不同传感器类型的负载电阻。第一个TIA，称为低功耗TIA，可测量低带宽信号。第二个TIA，称为高速TIA，可测量高达200 kHz的高带宽信号。 超低泄漏、可编程开关矩阵将传感器连接到内部模拟激励和测量模块。此矩阵提供一个接口，可用于连接外部RTIA和校准电阻。该矩阵还可用于将多个电子测量器件多路复用到相同的可穿戴设备电极。 提供1.82 V和2.5 V片内精密基准电压源。内部ADC和DAC电路采用此片内基准电压源，以确保1.82 V和2.5 V外设均具有低漂移性能。 AD5940测量模块可通过串行外设接口（SPI）接口直接寄存器写入控制，或者通过使用预编程序列器控制，该序列器提供AFE芯片的自主控制。6 kB的静态随机访问存储器(SRAM)划分为深度数据先进先出(FIFO)和命令FIFO。测量命令存储在命令FIFO中且测量结果存储在数据FIFO中。多个FIFO相关中断可用于指示FIFO何时写满。 提供多个通用输入/输出(GPIOs)并使用AF序列器进行控制，以便对多个外部传感器器件进行精确周期控制。 AD5940采用2.8 V至3.6 V电源供电，额定温度范围为 -40°C至 +85°C 。AD5940提供56引脚、3.6 mm×4.2 mm WLCSP封装。

• 使用低带宽环路进行EDA生物阻抗测量
• 使用高带宽环路进行体阻抗分析(BIA)测量
• 高精度恒电势器配置
• 使用AD5940、AD8232和AD8233进行生物阻抗和心电图(ECG)测量
• 智能水质/液体质量AFE
