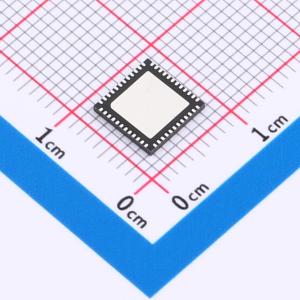

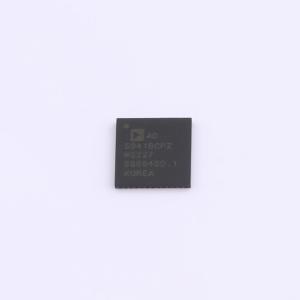

AD5941BCPZ-RL7
高精度、低功耗模拟前端(AFE)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AD5941是一款高精度、低功耗模拟前端(AFE)，专为需要高精度、电化学测量技术的便携式应用而设计，如电流、伏安或阻抗测量。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5941BCPZ-RL7
- 商品编号
- C650309
- 商品封装
- LFCSP-48
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率(位) | 16位 | |
| 增益漂移 | - | |
| 工作电压 | 2.8V~3.6V | |
| 工作电流 | - | |
| 信噪比 | 80dB | |
| 工作温度 | -40℃~+85℃ | |
| 数据速率 | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 16MHz；32MHz | |
| 积分非线性 | 2LSB | |
| 采样率 | 400kHz | |
| 基准电压值 | 1.82V | |
| 基准电压源温漂 | 5ppm/℃ | |
| 静态电流 | 6.5uA | |
| 接口类型 | SPI | |
| 功能特性 | 上电复位；输入缓冲；可编程增益；多路复用器；内部基准源 |
商品特性
- 模拟输入：
- 具备800 kSPS和1.6 MSPS两种选项的16位ADC
- 具备电压、电流和阻抗测量能力
- 内部和外部电流与电压通道
- 超低泄漏开关矩阵和输入多路复用器
- 输入缓冲器和可编程增益放大器
- 电压DAC：
- 双输出电压DAC，输出范围为0.2 V到2.4 V
- 12位VBIAS0输出用于偏置恒电位仪
- 6位VZERO0输出用于偏置跨阻放大器（TIA）
- 超低功耗：1 µA
- 1个高速12位DAC
- 高速DAC（HSDAC）输出范围：±607 mV
- HSDAC输出端的可编程增益放大器，增益设置为2和0.05
- 放大器、加速器和参考源：
- 1个低功耗、低噪声恒电位仪放大器，适用于电化学传感中的恒电位仪偏置
- 1个低噪声、低功耗跨阻放大器（TIA），适用于测量传感器电流输出
- 范围为50 pA到3 mA
- 传感器输出的可编程负载和增益电阻
- 模拟硬件加速器：
- 数字波形发生器
- 接收滤波器
- 复阻抗测量（DFT）引擎
- 1个高速TIA，用于处理0.015 Hz至200 kHz的宽带输入信号
- 用于生成正弦和梯形波形的数字波形发生器
- 2.5 V和1.82 V内部参考电压源
- 系统级节能：
- 用于占空比控制的快速上电和断电模拟模块
- 可编程AFE序列器，以最小化主控制器的工作量
- 6 kB SRAM，用于预编程AFE序列
- 超低功耗恒电位仪通道：通电且所有其他模块处于休眠模式时，电流消耗为6.5 µA
- 智能传感器同步和数据采集：
- 传感器测量的精确周期控制
- 序列器控制的GPIO
- 片上外设：
- SPI串行输入/输出
- 唤醒定时器
- 中断控制器
- 电源：
- 2.8 V到3.6 V电源
- 1.82 V输入/输出兼容
- 上电复位
- 低功耗DAC和恒电位仪放大器上电以维持传感器偏置的休眠模式
- 封装和温度范围：
- AD5940：3.6 mm × 4.2 mm，56球WLCSP
- AD5941：7 mm × 7 mm，48引脚LFCSP
- AD5940和AD5941在−40°C到+85°C的工作温度范围内完全符合规格
- AD5941W在−40°C到+105°C的工作温度范围内完全符合规格
- 符合AEC - Q100汽车应用标准
应用领域
- 电化学测量
- 电化学气体传感器测量
- 恒电位仪/安培法/伏安法/循环伏安法
- 生物阻抗应用
- 皮肤阻抗
- 人体阻抗
- 连续血糖监测
- 电池阻抗
