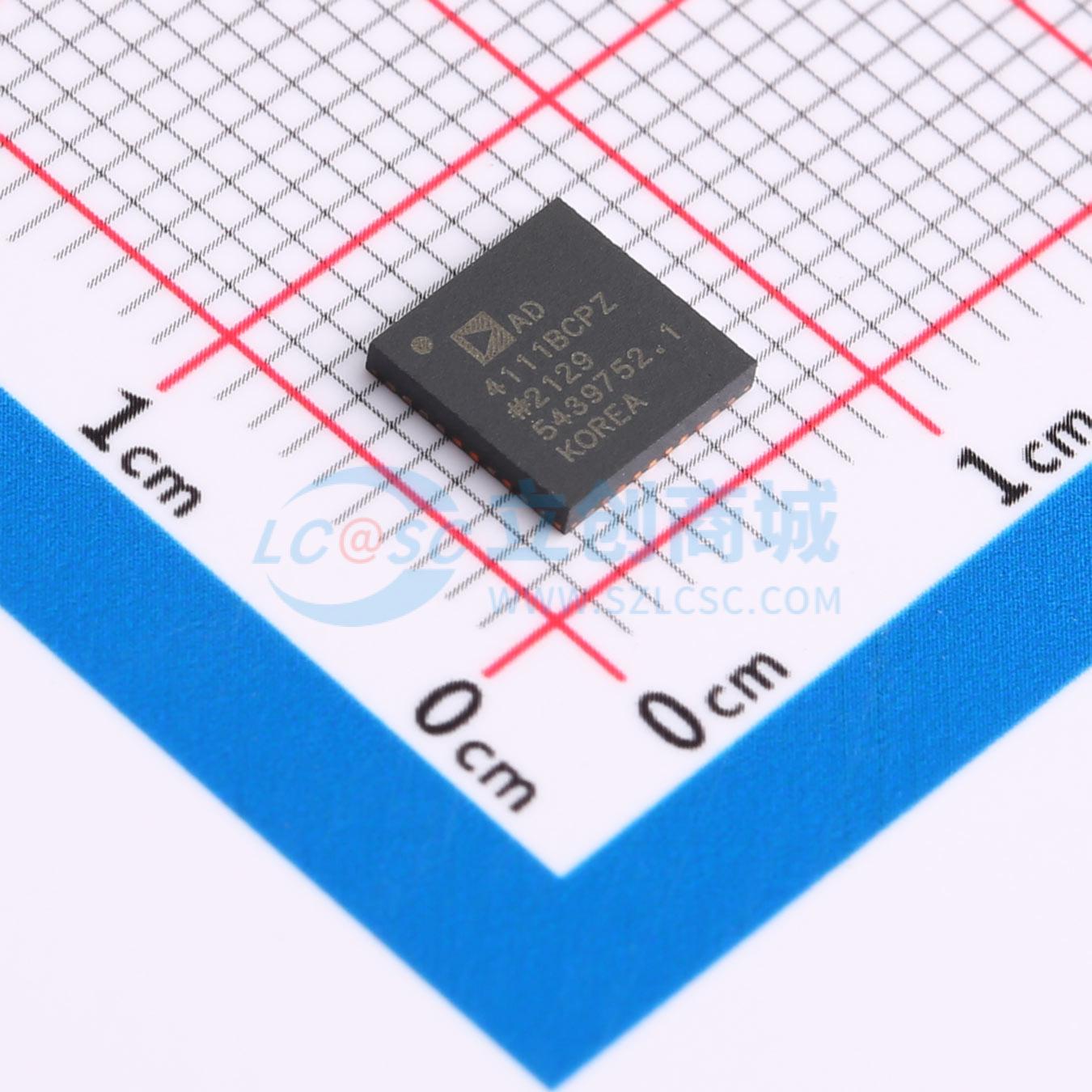

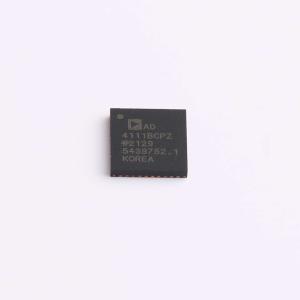

温馨提醒：图片仅供参考，商品以实物为准
AD4111BCPZ
24位Σ-Δ型ADC，具有±10 V和0 mA至20 mA输入，开线检测
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有±10V和0mA至20mA输入和断线检测功能的低功耗24位Σ-ΔADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4111BCPZ
- 商品编号
- C649166
- 商品封装
- LFCSP-40(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 31.25kHz | |
| 通道数 | 4 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 2MHz；2MHz~2.048MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1.25Hz；31.25kHz | |
| 静态电流 | 90uA |
商品概述
AD4111是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），支持全差分或单端、高阻抗（≥1 MΩ）双极性±10 V电压输入以及0 mA至20 mA电流输入。 AD4111还集成了关键的模拟和数字信号调理模块，可为每个正在使用的模拟输入通道配置八个独立的设置。AD4111的最大通道扫描速率为6.21 kSPS（161 μs），可输出完全稳定的数据。 嵌入式2.5 V、低漂移（5 ppm/°C）带隙内部基准源（带有输出基准缓冲器）减少了外部元件数量。 数字滤波器允许灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个启用的通道。 AD4111通过集成专有iPassives技术实现了高精度性能。AD4111在出厂时经过校准，可达到高度的指定精度。 AD4111还具有独特的功能，可在使用单5 V或3.3 V电源的系统级诊断中对电压输入进行断丝检测。 AD4111采用单电源供电，便于在电气隔离应用中使用。其指定的工作温度范围为-40°C至+105°C。AD4111采用40引脚、6 mm×6 mm LFCSP封装。
商品特性
- 按照以下标准进行鲁棒性测试：IEC6100-4-2、IEC6100-4-3、IEC6100-4-4、IEC6100-4-5、IEC6100-4-6、CISPR 11
- 集成模拟前端的24位ADC
- 快速灵活的输出速率：1.25 SPS至31.25 kSPS
- 每个通道的通道扫描数据速率为6.21 kSPS（稳定时间161 µs）
- 每个通道在1 kSPS时具有16位无噪声位
- 每个通道在20 SPS时对50 Hz和60 Hz的抑制比为85 dB
- ±10 V输入，4路差分或8路单端
- 引脚绝对最大额定值±50 V
- 输入引脚绝对电压高达±20.8 V
- 阻抗≥7 MΩ
- 25°C时精度为±0.06%
- 断丝检测
- 0 mA至20 mA输入，4路单端
- 引脚绝对最大额定值±50 mA
- 输入范围为-0.5 mA至±24 mA
- 阻抗60 Ω
- 25°C时精度为±0.08%
- 片上2.5 V基准源
- 25°C时精度为±0.12%，典型漂移为±5 ppm/°C
- 内部或外部时钟
- 电源电压AVDD = 3.0 V至5.5 V，IOVDD = 2 V至5.5 V
- 总IDD = 3.9 mA
- 温度范围：-40°C至+105°C
- 三线或四线串行数字接口（SCLK上有施密特触发器）
- 与SPI、QSPI、MICROWIRE和DSP兼容
应用领域
- 过程控制
- PLC和DCS模块
- 仪器仪表和测量
