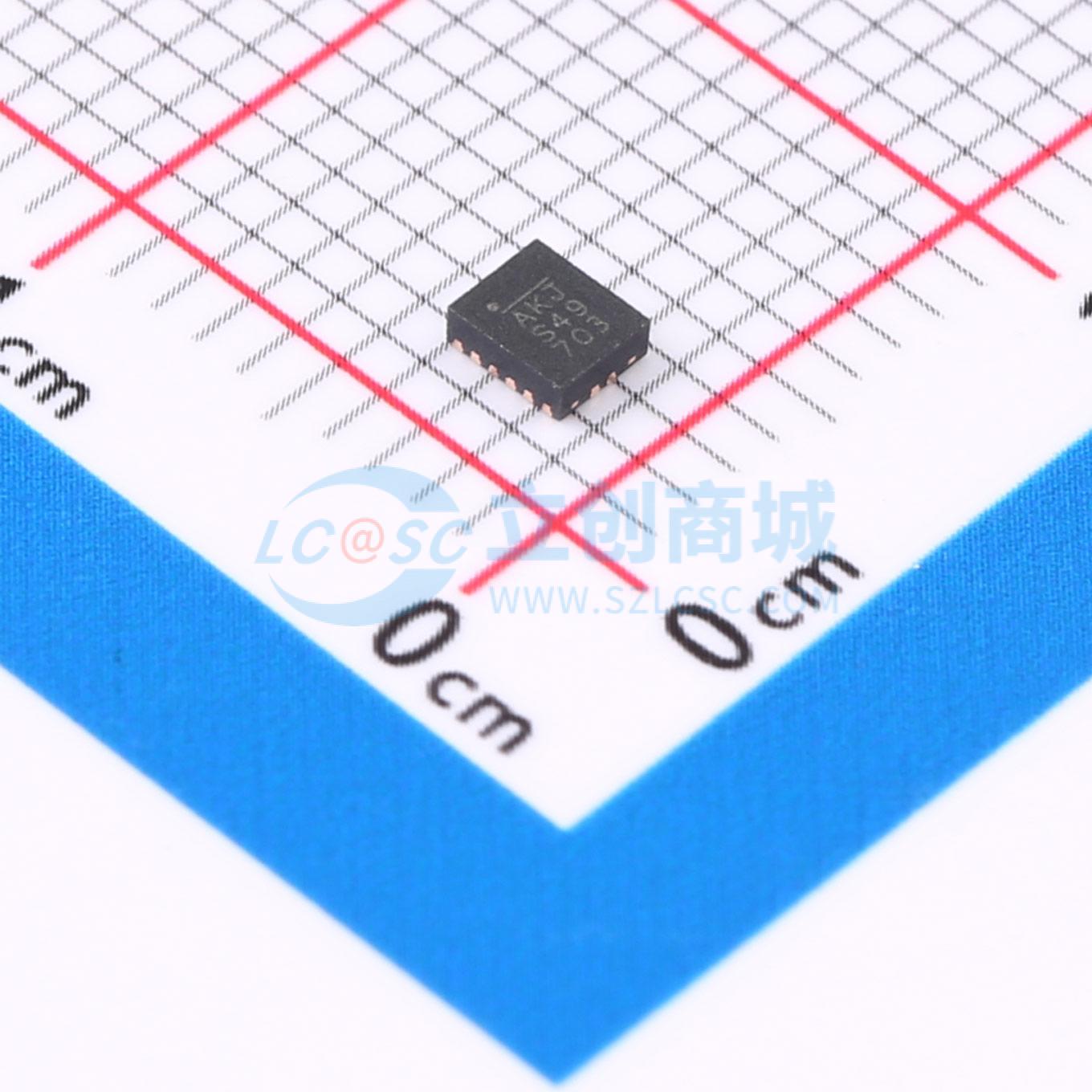

MP2188GQA-Z

双路3A、5.5V、1.2MHz同步降压开关稳压器，具备自动输出放电功能

SMT扩展库PCB免费打样

描述: MP2188 是一款集成式降压型开关模式双路转换器，内置功率 MOSFET。在 2.5V 至 5.5V 输入电压下，它能实现高达 3A 的连续输出电流，且具备出色的负载和线性调节能力。两个通道的输出电压分别为 1.1V 和 1.8V
品牌名称: MPS(芯源)
商品型号: MP2188GQA-Z
商品编号: C5675732
商品封装: QFN-16(2.2x2.6)
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

MP2188 是一款集成了内部功率 MOSFET 的单片式降压型开关模式双路转换器。在 2.5V 至 5.5V 的输入电压下，它能够实现高达 3A 的连续输出电流，且具有出色的负载和线性调节能力。两个通道的输出电压分别为 1.1V 和 1.8V。恒定导通时间控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2188 采用 2.2mmx2.6mm 的 QFN - 16 小型封装，仅需少量易于获取的标准外部元件。 MP2188 非常适合广泛的应用，包括高性能 DSP、FPGA、智能手机、便携式仪器和 DVD 驱动器等。

商品特性

宽 2.5V 至 5.5V 工作输入范围
固定输出电压：1.1V 和 1.8V
通过外部反馈电阻可将输出电压从 0.8V 开始进行调节
低压差时 100% 占空比
高达 3A 输出电流
低静态电流（IQ）：80μA
60mΩ 和 30mΩ 内部功率 MOSFET 开关
默认 1.2MHz 开关频率
使能（EN）和电源正常（Power - Good）信号用于电源排序
逐周期过流保护
断电时自动放电
具有打嗝模式的短路保护
使用低 ESR 输出陶瓷电容时可保持稳定
采用 2.2mm x 2.6mm QFN - 16 封装

应用领域

固态硬盘（SSD）
低电压 I/O 系统电源
手持/电池供电系统
无线/网卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	800mV~5.5V
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
