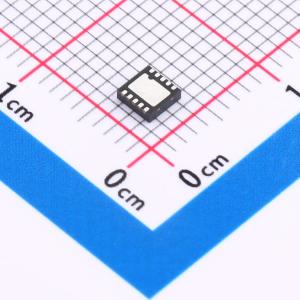

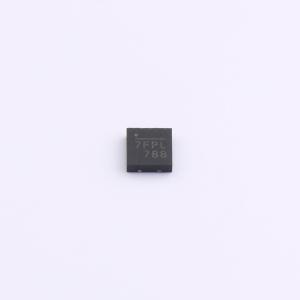

温馨提醒：图片仅供参考，商品以实物为准
MP3212DQ-LF-Z
1.3A, 1MHz升压调节器
SMT扩展库PCB免费打样
- 描述
- DCDC升压，电源输入3V~7V，输出24V以上方案，MP3212是一款高效率、固定频率的电流模式升压转换器,具有输入断开功能、浪涌电流限制、内部软启动和补偿。它支持2.3V至5.5V的输入电压范围,最大输出电压可达28V,典型输出电流为100mA。内置功率MOSFET和输入断开开关,提供完整的输入到输出隔离。在轻载条件下自动进入脉冲频率调制模式,以提高效率。包括欠压锁定、电流限制、过压保护和热关断功能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3212DQ-LF-Z
- 商品编号
- C5675965
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 100mA | |
| 开关频率 | 850kHz~1.15MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP3212 是一款高效、固定频率、电流模式的升压转换器，具备输入断开、浪涌电流限制、内部软启动和补偿功能。 1MHz 的开关频率允许使用更小的外部元件，从而为各种负载电流提供紧凑的解决方案。当器件处于关断模式或故障状态时，输入断开功能可实现输出与输入的完全隔离。内部补偿可最大限度减少外部元件数量，软启动可限制启动期间的电流。MP3212 会自动转换为脉冲频率调制模式，以在轻载时实现更高的效率。2.3V 至 5.5V 的输入电压范围可在高达 100mA 的电流下产生 28V 输出。 MP3212 具备欠压锁定、电流限制、过压保护和热关断功能。除了功率开关的逐周期电流限制外，还会监测断开开关处的平均电流，以防止在输出过载时造成损坏。 MP3212 采用紧凑的 10 引脚 QFN（3x3mm）封装。
商品特性
- 效率高达 88%
- 2.3V 至 5.5V 输入电压，输出最高可达 28V
- 1MHz 固定开关频率
- 集成功率 MOSFET
- 集成输入断开开关
- 零电流关断模式
- 内部软启动
- 内部补偿
- 轻载时自动进入脉冲频率调制模式
- 浪涌电流限制
- 典型开关电流限制为 1.3A
- 欠压锁定
- 过压保护
- 热关断
- 10 引脚 QFN（3x3mm）封装
应用领域
- 低噪声电源
- WiMAX RF 放大器电源
- GPRS/GSM RF 放大器电源
