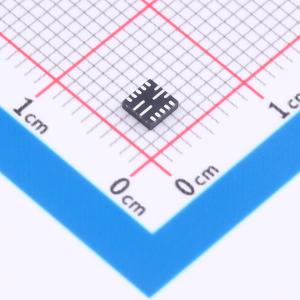

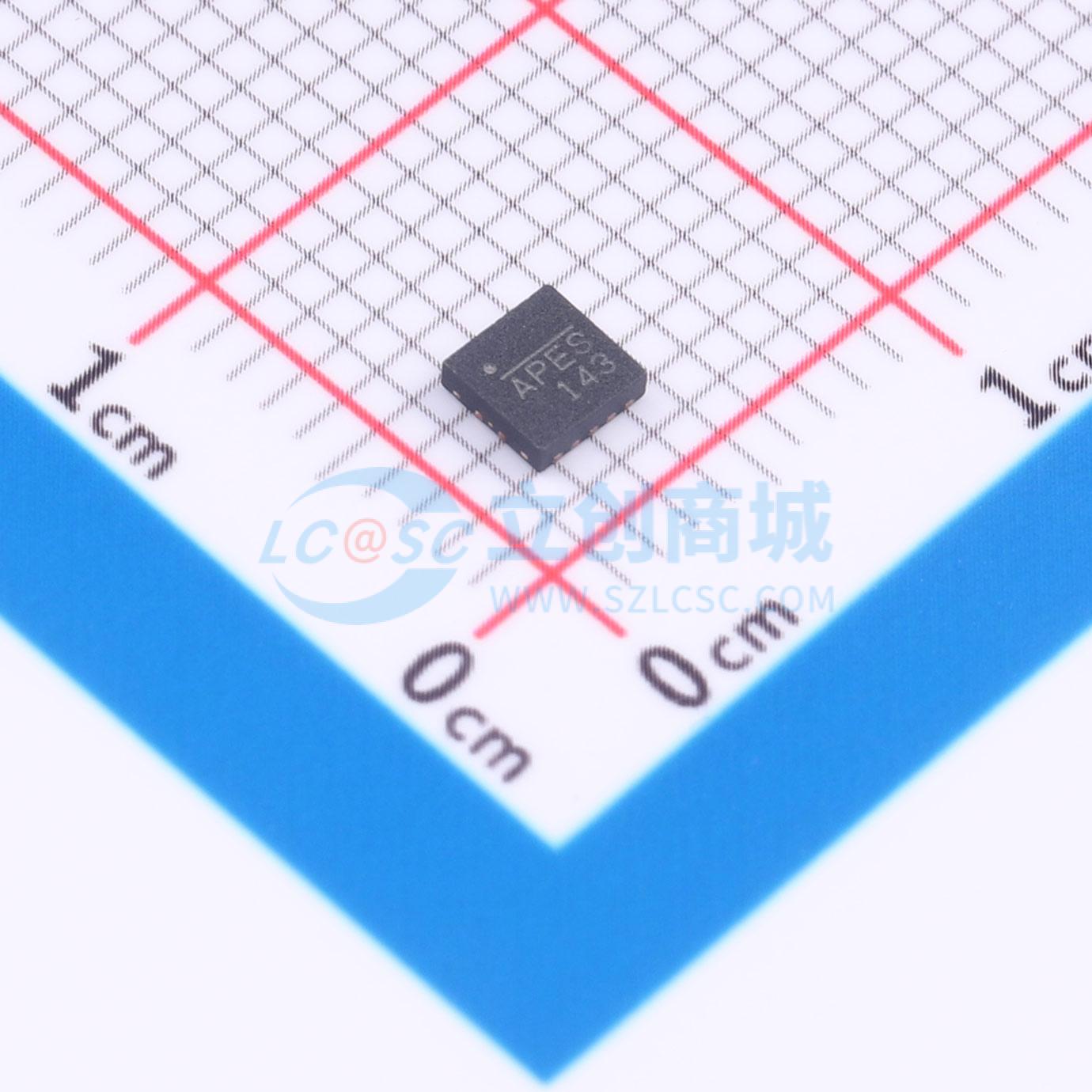

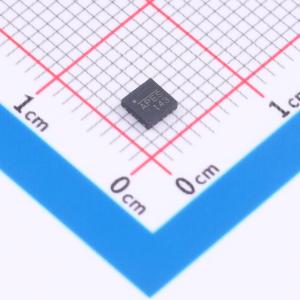

温馨提醒：图片仅供参考，商品以实物为准
MP8864GQ-Z
降压型 4A 4.5V~21V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8864GQ-Z
- 商品编号
- C5676373
- 商品封装
- QFN-15(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.858克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~21V | |
| 输出电压 | 600mV~1.87V | |
| 输出电流 | 4A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；动态电压调节；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；工作状态指示；打嗝限流 |
商品概述
MP8864是一款高频、同步整流降压开关模式转换器，具有I2C控制接口。它提供了一个非常紧凑的解决方案，以实现4A连续输出电流，并在宽输入电源范围内具有出色的负载和线路调节性能。MP8864采用同步模式操作，在整个输出负载范围内提高效率。 参考电压电平可以通过3.4 Mbps I2C串行接口实时控制。电压范围可以从0.6 V调整到1.87 V，步长为10 mV。此外，通过I2C接口可以选择电压变化率、开关频率、使能和省电模式。 电流模式操作提供快速瞬态响应并简化环路稳定。全面的保护功能包括过流保护（OCP）、过压保护（OVP）和热关断（TSD）。nnMP8864需要最少数量的标准外部组件，并采用15引脚QFN15 (3mm x 3mm)封装。
