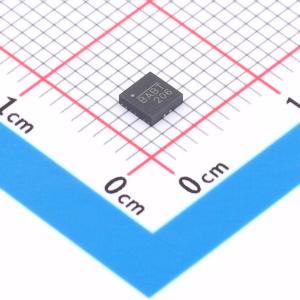

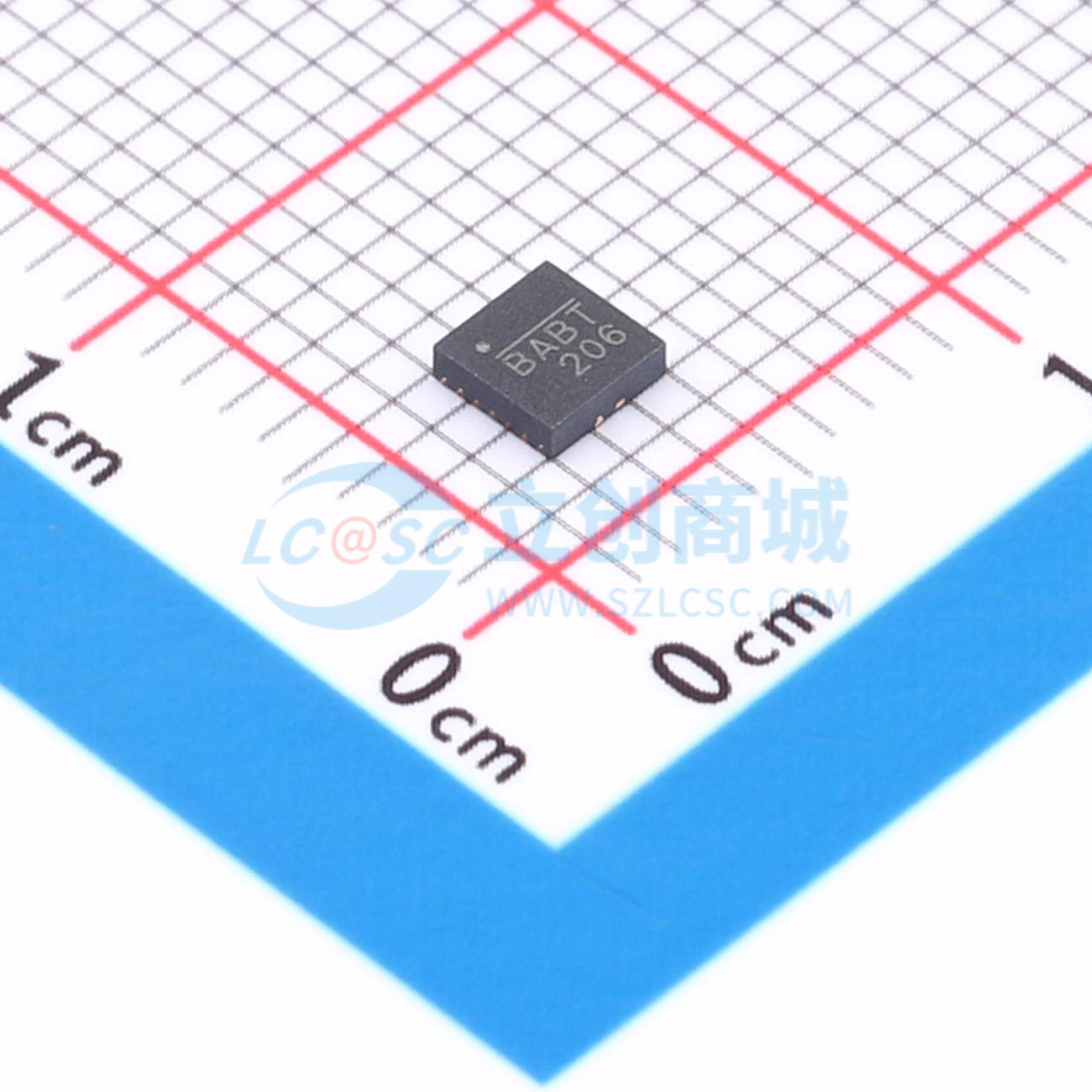

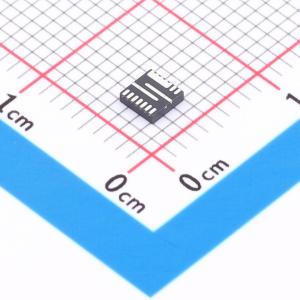

温馨提醒：图片仅供参考，商品以实物为准

MP8772GQ-Z

12A、17V、700kHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP8772GQ-Z
商品编号: C5676367
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.13319克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8772 是一款高度集成的高频同步整流降压开关模式转换器，内置功率 MOSFET。MP8772 提供了一种非常紧凑的解决方案，可在宽输入范围内实现 12A 的连续输出电流，并具备出色的负载和线性调节能力。MP8772 在输出电流负载范围内采用同步模式工作，以实现更高的效率。恒定导通时间（COT）控制操作可提供极快的瞬态响应、易于设计的环路以及非常精确的输出调节。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP8772 仅需少量易于获取的标准外部元件，采用节省空间的 QFN - 16（3mmx3mm）封装。

商品特性

输出电压可从 0.6V 调节
3V 至 17V 宽工作输入范围
12A 输出电流
16mΩ/5.5mΩ 低 RDS(ON) 内部功率 MOSFET
100μA 静态电流
高效同步模式工作
预偏置启动
固定 700kHz 开关频率
外部可编程软启动时间
用于电源排序的使能（EN）和电源正常（PG）信号
过流保护（OCP）和打嗝式热关断
采用 QFN - 16（3mmx3mm）封装

应用领域

安防摄像头
便携式设备、XDSL 设备
数字机顶盒
平板电视和显示器通用应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	600mV~12V
	输出电流	12A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
