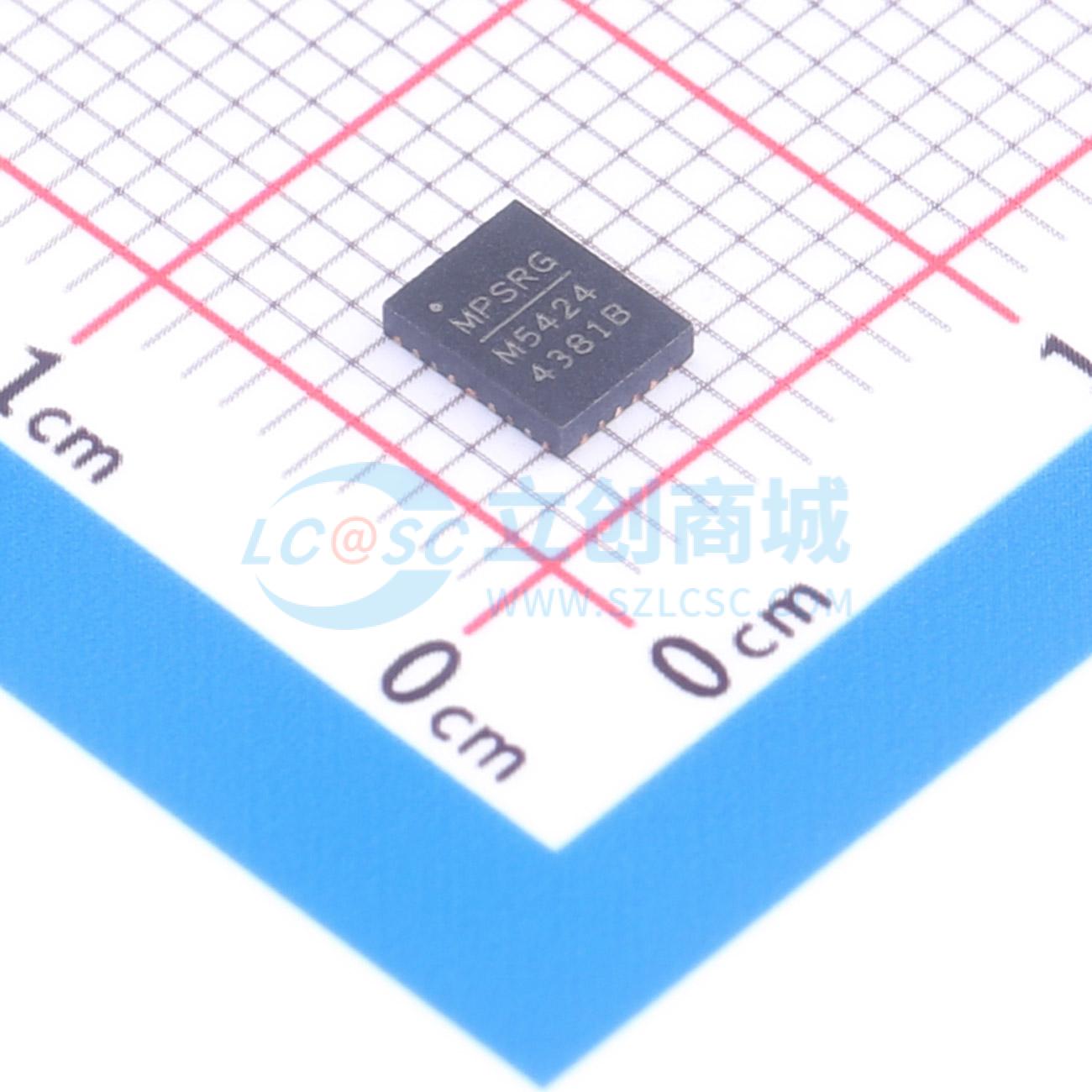

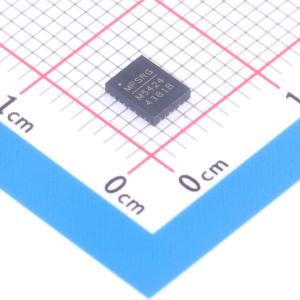

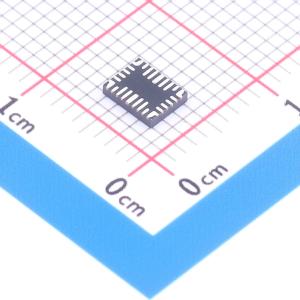

MP5424GRM-0000-Z

降压型 2.7V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP5424GRM-0000-Z
商品编号: C5676169
商品封装: QFN-26(3.5x4.5)
包装方式: 编带
商品毛重: 12.76克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	400mV~3.58V；400mV~2.2V
	输出电流	4.5A；4.5A；2.5A；2A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	8
	拓扑结构	降压式
	静态电流(Iq)	220uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	动态电压调节；可调软启动；过流保护；输出放电

商品概述

MP5424是一款完整的电源管理解决方案，集成了四个高效降压DC/DC转换器、三个低压差（LDO）稳压器、一个负载开关和一个灵活的逻辑接口。 DC/DC转换器采用恒定导通时间（COT）控制，可提供快速瞬态响应。连续导通模式（CCM）下1.1MHz的默认开关频率（fSW）大大减小了外部电感和电容。全面的保护功能包括欠压锁定（UVLO）保护、过流保护（OCP）、过压保护（OVP）和热关断。输出电压（VOUT）可通过I²C总线进行调节，也可通过多次可编程（MTP）接口进行预设。启动/关断顺序也可通过MTP进行配置，并通过I²C总线进行控制。 MP5424所需的外部元件数量极少，采用小型QFN - 26（3.5mmx4.5mm）封装。

商品特性

高效降压转换器：
降压1：4.5A DC/DC转换器
降压2：2.5A DC/DC转换器
降压3：4.5A DC/DC转换器
降压4：2A DC/DC转换器
降压1和降压3可并联工作
降压2和降压4可并联工作
2.7V至5.5V的工作输入电压（VIN）范围
降压1、降压2和降压3的可选输出电压（VOUT）范围：0.4V至2.2V/7.4mV步进或0.4V至3.58V VOUT/12.5mV步进
降压4的输出电压（VOUT）范围：0.4V至3.58V VOUT/12.5mV步进
可调开关频率（fSW）
可调软启动时间（tSS）
可调相位延迟
可配置强制PWM（FPWM）模式或自动PFM/PWM模式
输出过流保护（OCP）和过压保护（OVP）

应用领域

一般消费类产品
摄像头模块
3.3V/5V供电系统
空间受限系统
