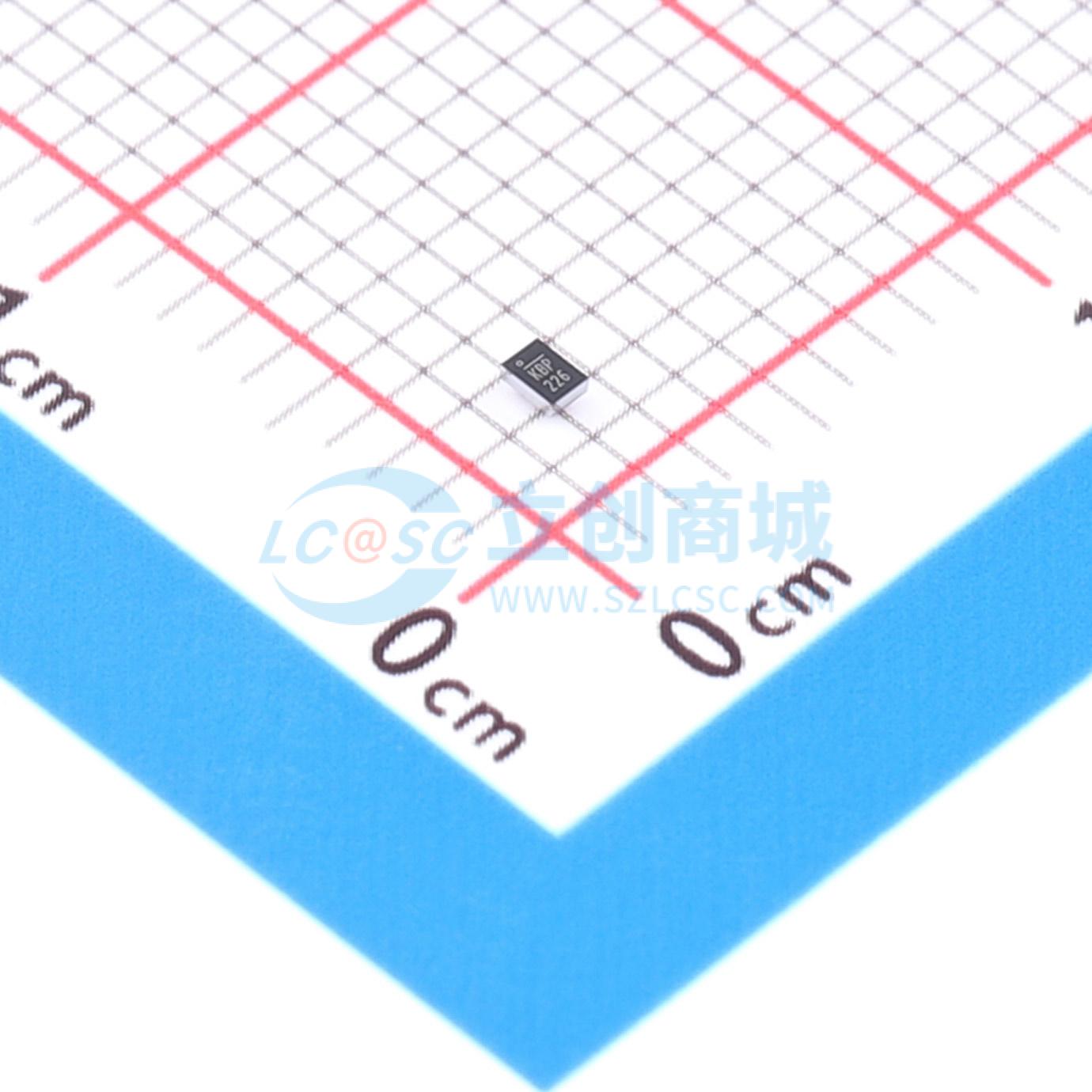

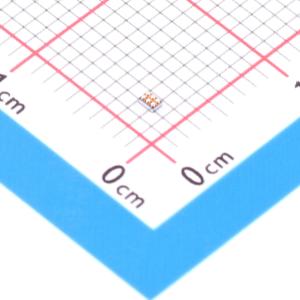

MP2192CGC-Z

降压型 2.5V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2192CGC-Z
商品编号: C5675738
商品封装: WLCSP-6(0.8x1.2)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护；输出放电；打嗝限流

商品概述

MP2192C是一款单片式降压开关模式转换器，内置功率MOSFET。它能在2.5V至5.5V输入电压（VIN）范围内实现高达2A的连续输出电流（IOUT），并具备出色的负载和线性调节能力。输出电压（VOUT）可调节至低至0.6V。恒定导通时间（COT）控制方案可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2192C适用于广泛的应用领域，包括高性能DSP、无线充电、便携式和移动设备以及其他低功耗系统。 MP2192C采用超小型WLCSP（0.85mmx1.25mm）封装，仅需少量易于获取的标准外部元件。

商品特性

强制脉冲宽度调制（PWM）模式工作
1.1MHz开关频率（fSW）
用于电源排序的使能（EN）引脚
1%反馈（FB）精度
2.5V至5.5V宽工作输入电压（VIN）范围
输出电压可从0.6V开始调节
高达2A输出电流（IOUT）
75mΩ和45mΩ内部功率MOSFET
100%占空比
输出放电功能
输出电压（VOUT）过压保护（OVP）
具备打嗝模式的短路保护（SCP）
采用6球WLCSP（0.85mmx1.25mm）封装
与MPS电感MPL - AL4020系列搭配可实现优化性能

应用领域

无线/网卡
便携式仪器
电池供电设备
低压I/O系统电源
多功能打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃
