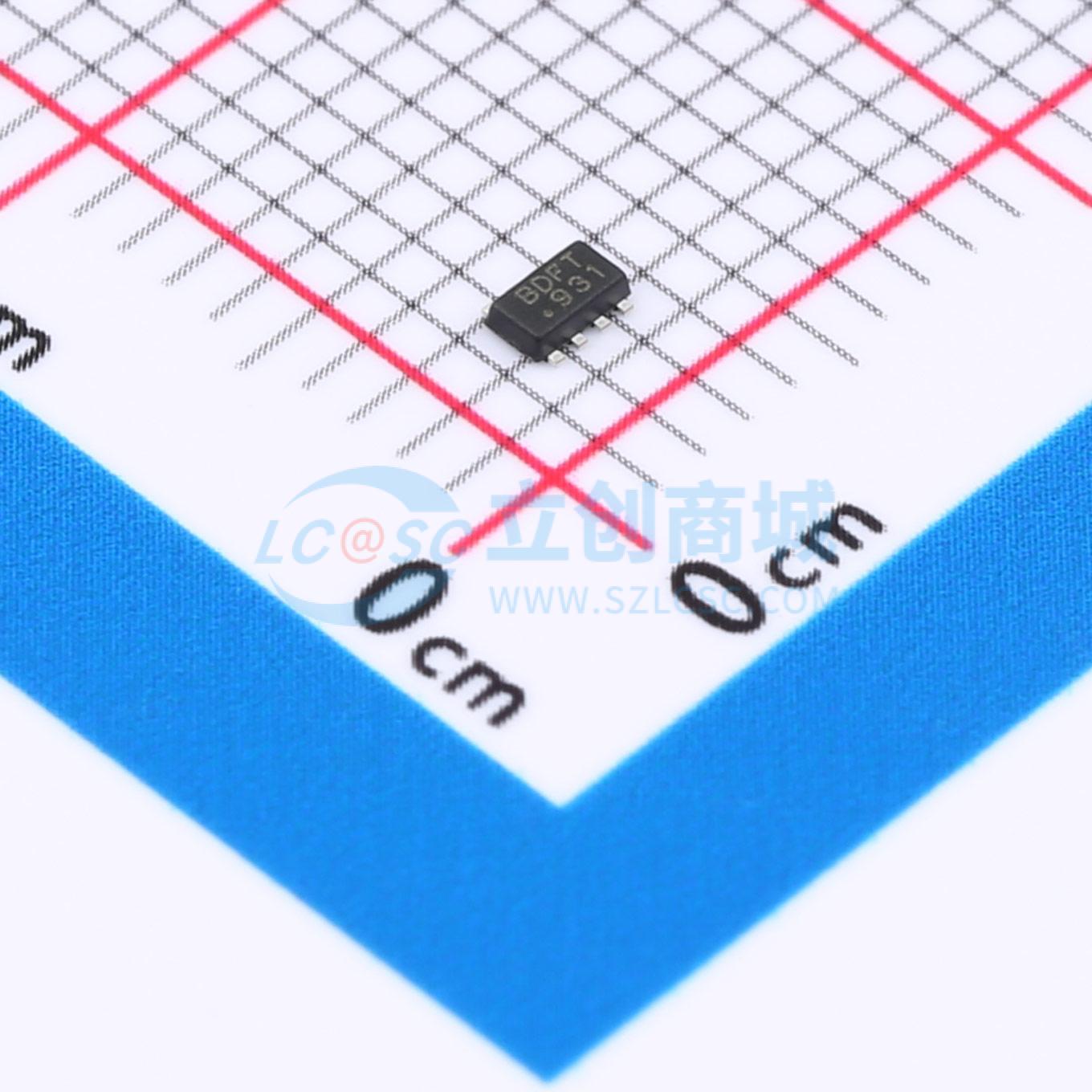

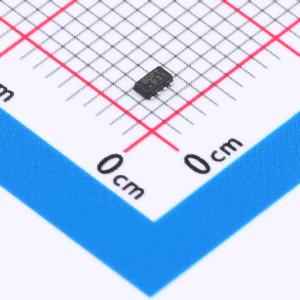

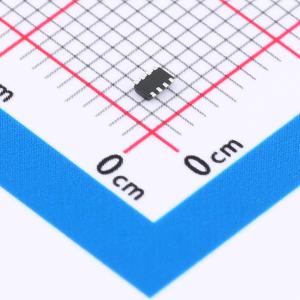

MP2333CGTL-Z
18V,3A,650kHz同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2333CGTL-Z
- 商品编号
- C5675772
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~18V | |
| 输出电压 | 800mV~13V | |
| 输出电流 | 3A | |
| 开关频率 | 485kHz~815kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2333C 是一款高度集成的高频同步整流降压型开关模式转换器，内置功率 MOSFET。MP2333C 提供了一种非常紧凑的解决方案，可在宽输入电压范围内实现 3A 连续输出电流，并具备出色的负载和线性调整率。MP2333C 在整个输出电流负载范围内采用同步模式工作，以实现更高的效率。 恒定导通时间（COT）控制操作可提供极快的瞬态响应、易于设计的环路和非常精确的输出调节。 完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP2333C 仅需少量易于获取的标准外部元件，采用节省空间的 SOT583 封装。
商品特性
- 4.2V 至 18V 宽工作输入电压范围
- 75mΩ/40mΩ 低 RDS(ON) 内置功率 MOSFET
- 200μA 低静态电流（IQ）
- 高效同步模式工作
- 快速负载瞬态响应
- 650kHz 开关频率
- 强制 PWM 工作模式
- 可编程软启动时间
- 电源正常（PG）指示
- 过流保护（OCP）和打嗝模式
- 预偏置启动
- 热关断
- 采用 SOT583（1.6mmx2.1mm）封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
