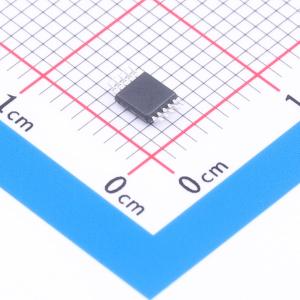

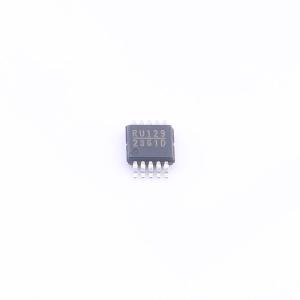

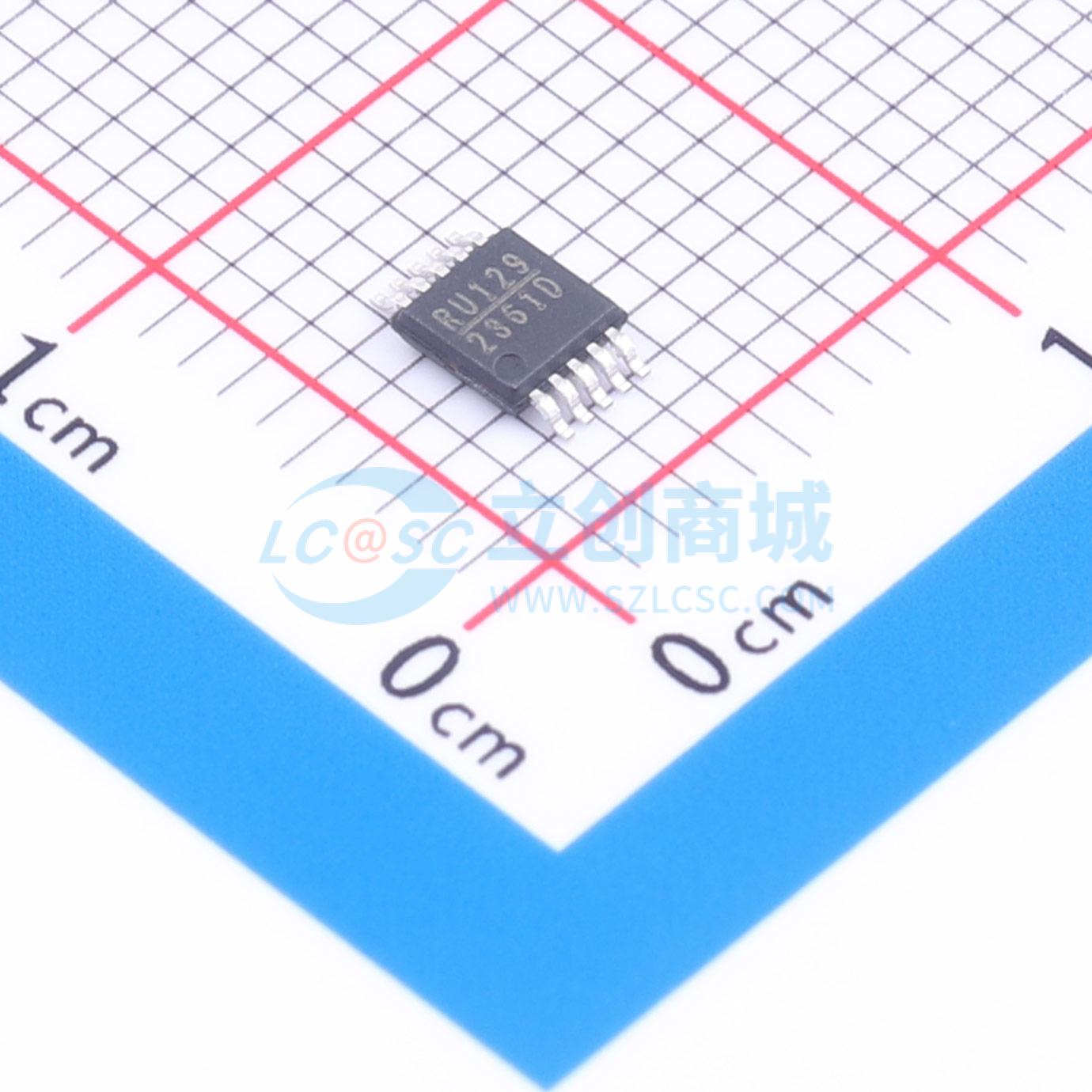

MP2361DK-LF-Z

降压型 2A 4.75V~23V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP2361DK-LF-Z
商品编号: C5675790
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

MP2361 是一款集成了内置功率 MOSFET 的单片降压开关模式转换器。它能在较宽的输入电源范围内实现 2A 连续输出电流，且具备出色的负载和线性调节能力。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。在关断模式下，稳压器的电源电流仅为 20μA。可编程软启动功能可将启动时的浪涌电源电流和输出过冲降至最低。 MP2361 仅需少量易于获取的标准外部元件。

商品特性

2A 输出电流
0.18Ω 内置功率 MOSFET 开关
使用低 ESR 输出陶瓷电容时可保持稳定
效率高达 90%
关断模式电流为 20μA
固定 1.4MHz 频率
热关断保护
逐周期过流保护
4.75V 至 23V 宽工作输入范围
输出电压可在 0.92V 至 16V 之间调节
可编程欠压锁定
提供 QFN10、MSOP10、MSOP10E 和 SOIC8 封装形式

应用领域

分布式电源系统
电池充电器
DSL 调制解调器
线性稳压器的预稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~23V
	输出电压	920mV~16V
	输出电流	2A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	外部补偿；逐波限流；可调软启动
