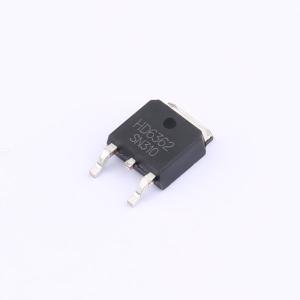

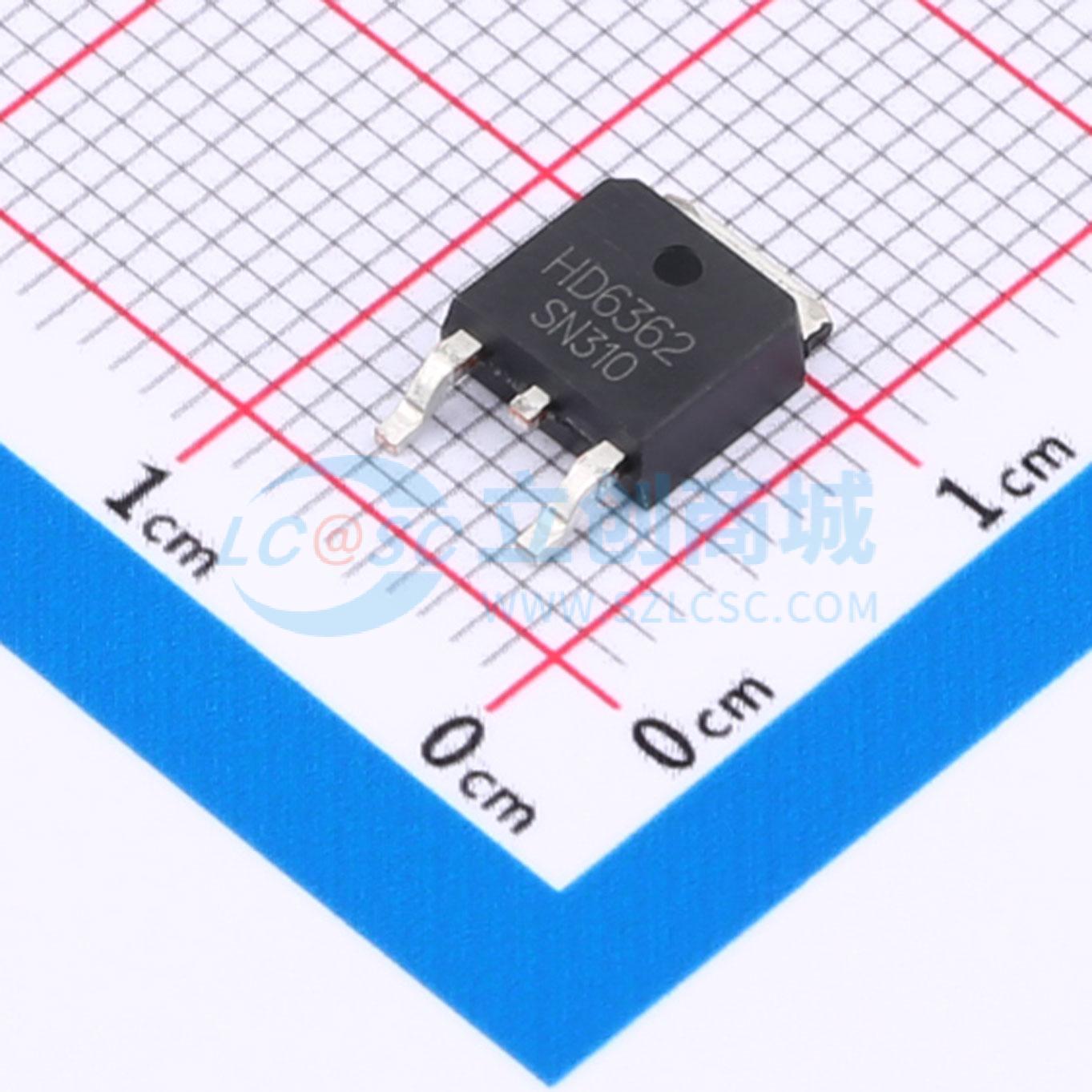

HD6362
1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该消费级N沟道MOSFET采用TO-252-2L封装，额定电压30V，峰值电流高达100A，专为大电流、高效率电源转换和电机驱动等应用设计，提供卓越的开关性能与低损耗特性，是高性能消费级电子设备的理想组件。
- 商品型号
- HD6362
- 商品编号
- C5451644
- 商品封装
- TO252-2L
- 包装方式
- 编带
- 商品毛重
- 0.465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4mΩ@10V | |
| 耗散功率(Pd) | 53W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 2.295nF@15V | |
| 反向传输电容(Crss) | 210pF@15V | |
| 工作温度 | -55℃~+175℃ |
商品概述
HN6373采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。
商品特性
- 漏源电压VDS = -30V，漏极电流ID = -32A
- 当栅源电压VGS = -10V时，导通电阻RDS(ON) < 12mΩ
- 当栅源电压VGS = -4.5V时，导通电阻RDS(ON) < 18mΩ
应用领域
- 全桥转换器的高端开关
- 液晶显示器的DC/DC转换器
