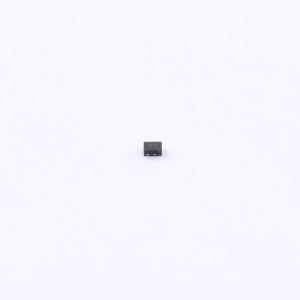

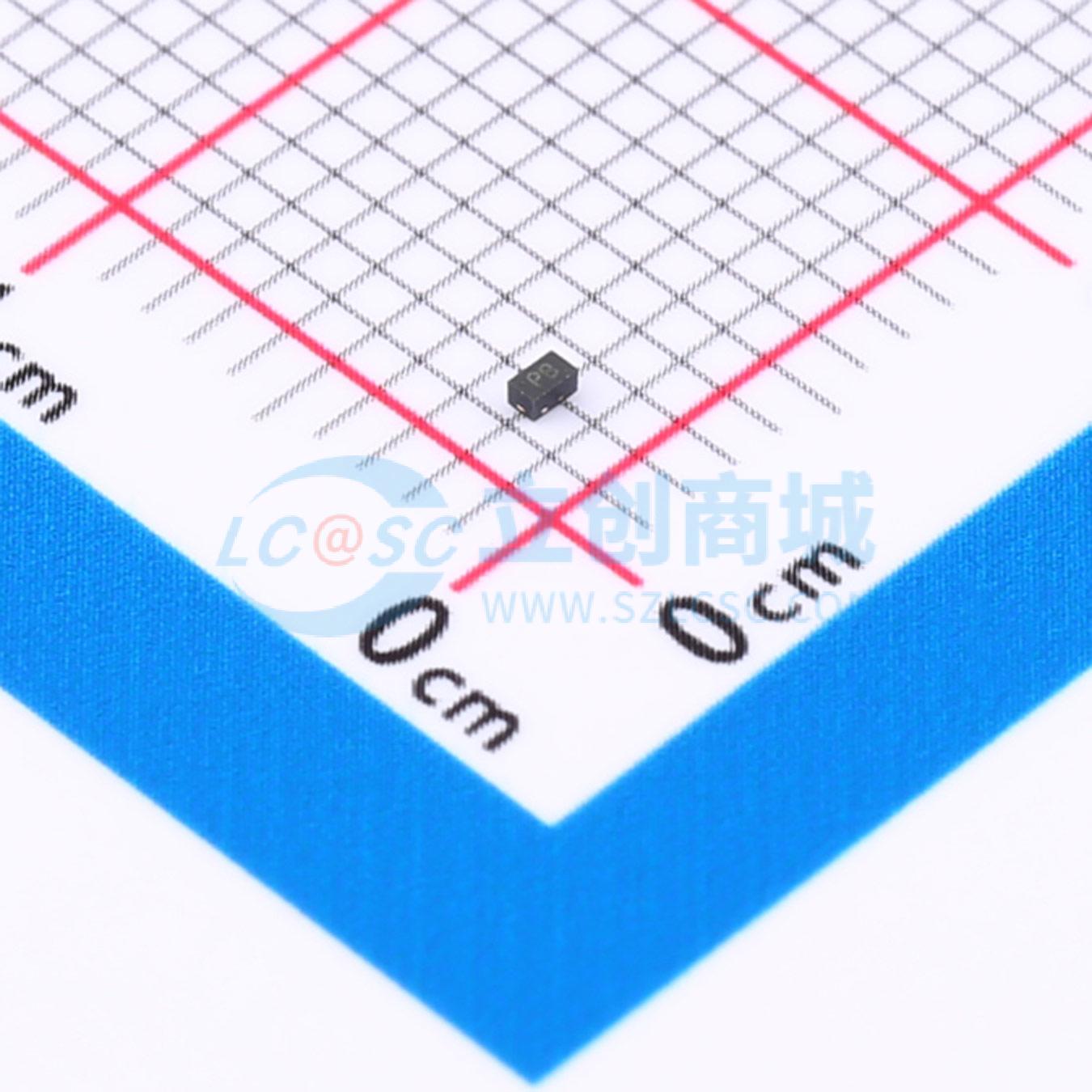

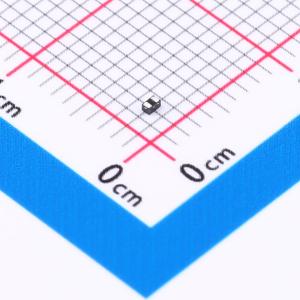

温馨提醒：图片仅供参考，商品以实物为准
PESDNC2FD5VB
双向ESD 5V截止 峰值脉冲电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款DFN1006-2L封装的双向ESD静电防护二极管专为5V系统设计，具备强大的单通道保护功能。能有效抑制高达9A的双向瞬态ESD电流，确保电子设备不受静电损害。15pF低结电容特性保证了在高速信号传输中保持卓越的信号完整性，是各类高集成度和高速接口应用的理想ESD防护方案。
- 商品型号
- PESDNC2FD5VB
- 商品编号
- C5451651
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
PESDNC2FD5VB可保护敏感半导体元件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它为设计师提供了灵活性，可在不适合使用阵列的应用中保护一条双向线路。封装形式为DFN1006 - 2L。
商品特性
- 低泄漏
- 响应时间通常小于1 ns
- 符合人体模型3级ESD评级
- 具备IEC61000 - 4 - 2 4级ESD保护
- 这些是无铅器件
- 我们声明产品材料符合RoHS要求且无卤素
