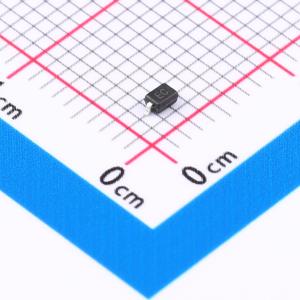

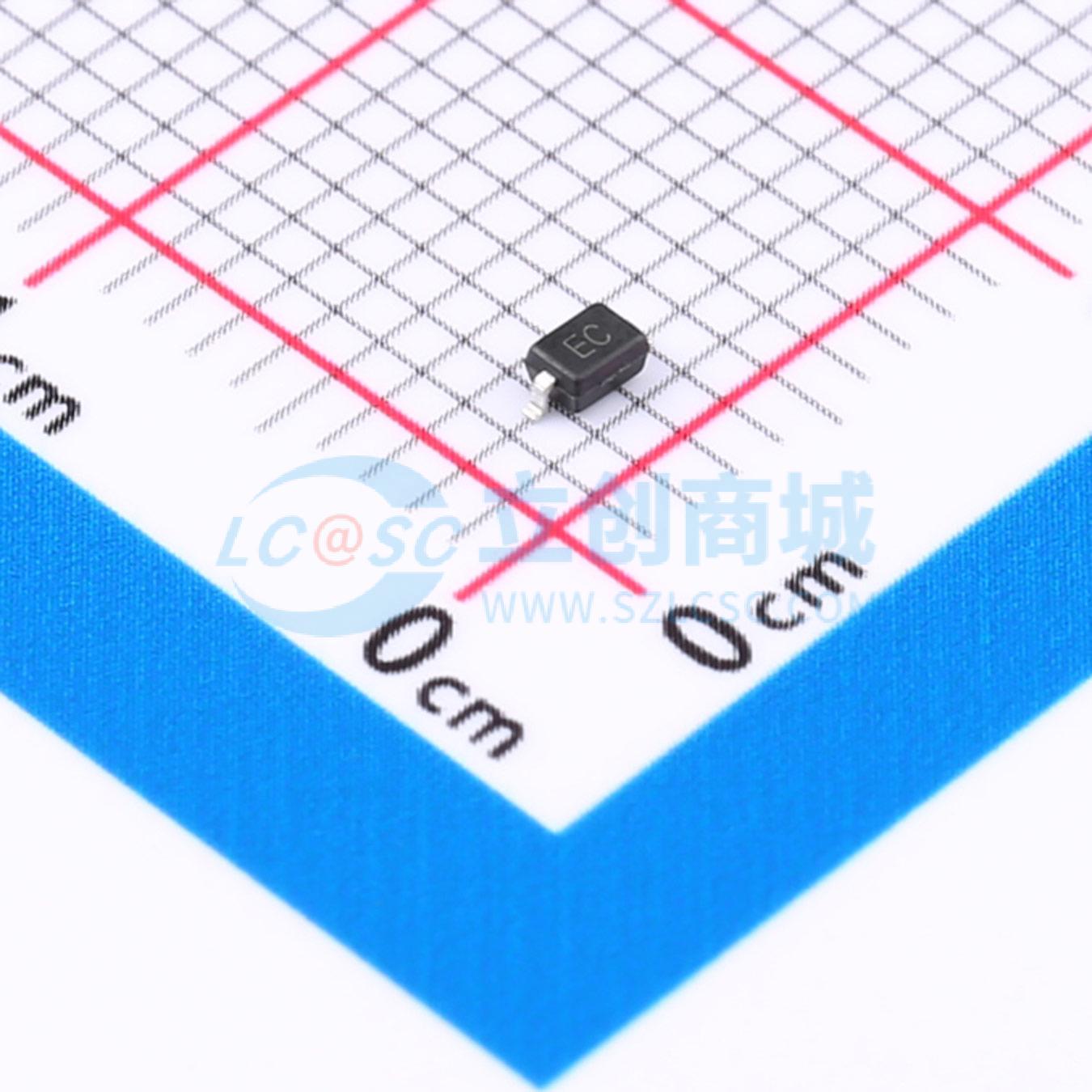

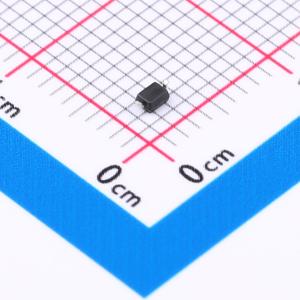

温馨提醒：图片仅供参考，商品以实物为准
SD15C
双向ESD 15V截止 峰值脉冲电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款ESD静电防护二极管采用小型SOD-323封装，提供高效双向保护。工作电压额定值VRWM为15V，能承受高达8A的瞬态冲击电流（IPP），具备1通道设计且结电容低至20pF，特别适用于高速接口和对电容敏感电路的静电放电防护，确保关键电子设备免受ESD损害，维持信号完整性。
- 商品型号
- SD15C
- 商品编号
- C5451658
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 31V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
