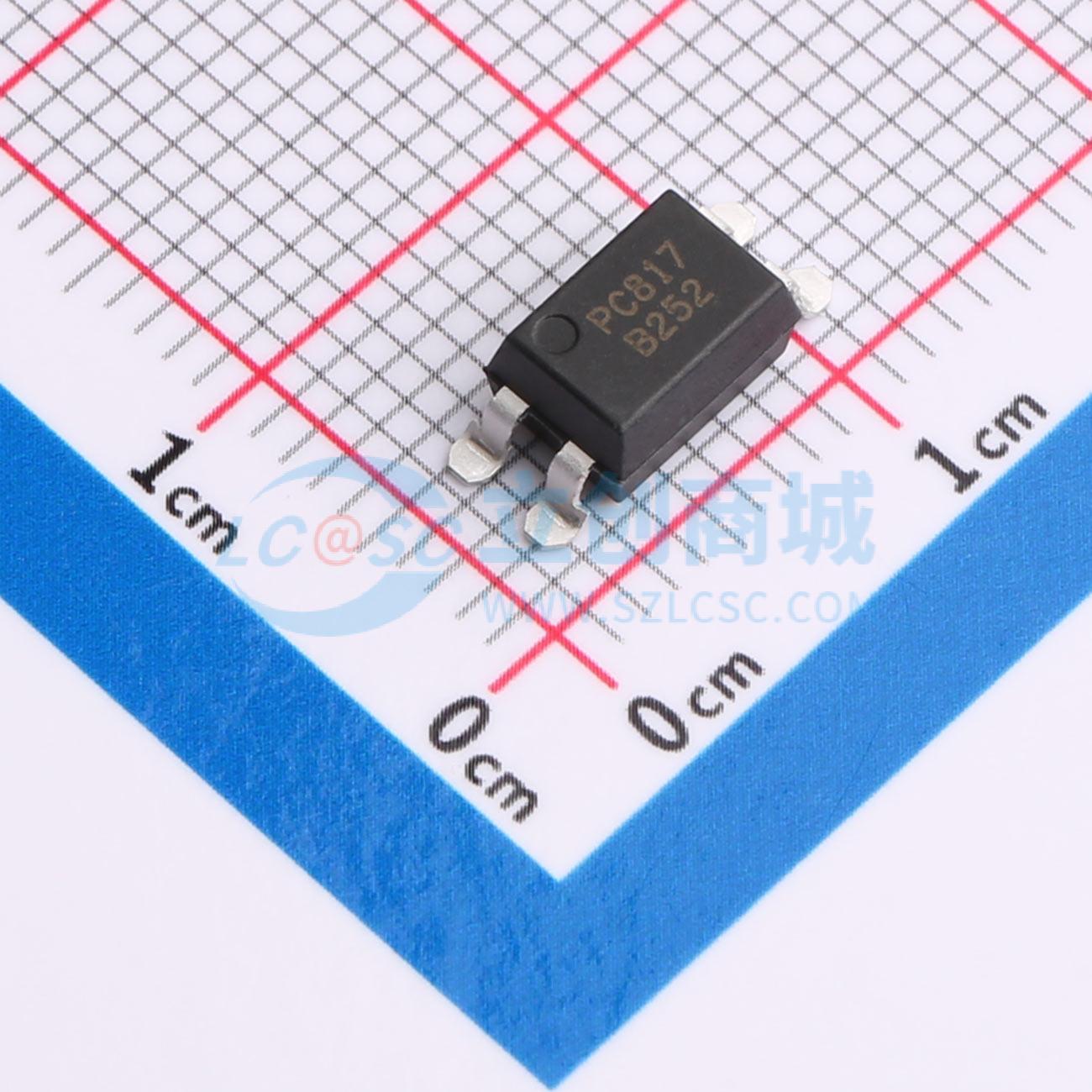

温馨提醒：图片仅供参考，商品以实物为准
PC817B
B档 输入电压类型: DC 输出电流: 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SMD-4封装光电耦合器，采用光电晶体管输出方式，专为实现精准的信号隔离与传输而设计。适用于DC输入环境，正向电压低至1.2V，确保高效能和低功耗运行。器件提供最大50mA的强劲输出电流，且具备6V高反向电压承受能力，保证在各种复杂工况下稳定可靠工作。广泛应用于电源管理及信号隔离等领域，是系统集成的理想半导体解决方案。
- 商品型号
- PC817B
- 商品编号
- C5451664
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.411克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV | |
| 上升时间(tr) | 18us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC817 系列光耦合器由一个 GaAs 发射管和一个 NPN 晶体管组成。其引脚中心距为 2.54mm。
商品特性
- 电流转换比最小值为 50%，工作条件为 I_F = 5mA， V_CE = 5V。
- 绝缘电压为 5000 Vrms。
- 响应时间典型值为 tr：6μs， tf：5μs，工作条件为 V_CE = 2V， I_C = 2mA， R_L = 100Ω。
- ESD 等级为 HBM 8000V 和 MM 2000V。
应用领域
- 开关电源
- 电表
- 电脑
- 器具应用
- 家用电器
