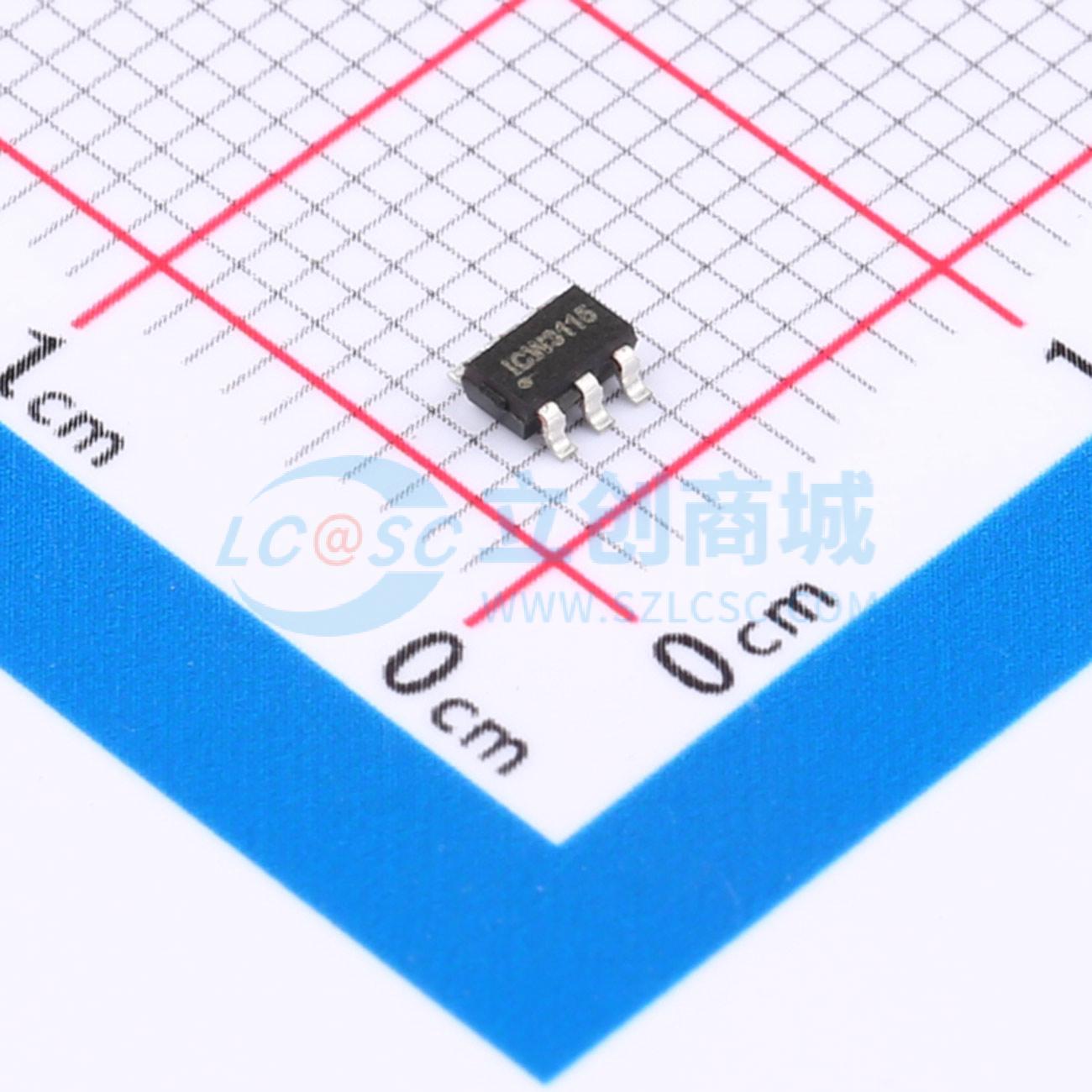

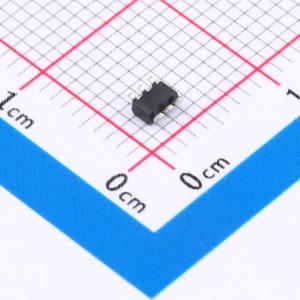

温馨提醒：图片仅供参考，商品以实物为准

ICW3115AM6G

高效500 kHz，18 V 输入，2 A负载，同步整流降压 DC-DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW3115是一款高效率的同步整流降压DC-DC转换器,输入电压范围4.4V～18V,内部集成两颗低导通电阻的NMOSFET功率开关,可支持2A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500kHz。芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
品牌名称: ICW(艾创微)
商品型号: ICW3115AM6G
商品编号: C5448755
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.046667克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

ICW3115是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达18V，内部集成两颗低导通电阻的NMOSFET功率开关，可支持2A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500 kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。

商品特性

输入电压最高可达18V
内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻70 mΩ，高侧开关导通电阻140 mΩ
可支持2A负载电流
轻载时工作在PFM模式，重载时工作在连续电流的准PWM模式
开关频率500 kHz
采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应
集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能
输入电压范围：4.4V ~ 18V
关断电流：10 uA
静态电流：120 uA
参考电压值：0.6V ±2%
逐周期限流保护：峰值限流5.5 A，谷值限流3 A
输出短路保护方式：打嗝模式
过温保护：160°C

应用领域

机顶盒
液晶电视
DSL调制解调器
数字电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~18V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	120uA
	开关管(内置/外置)	内置
	输出类型	可调
