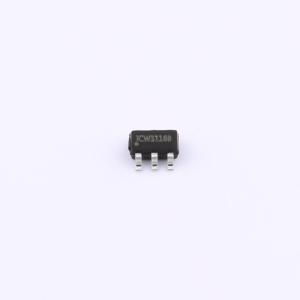

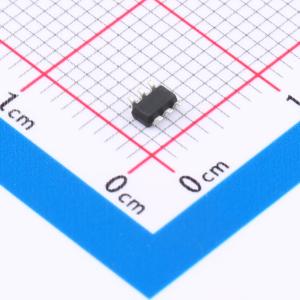

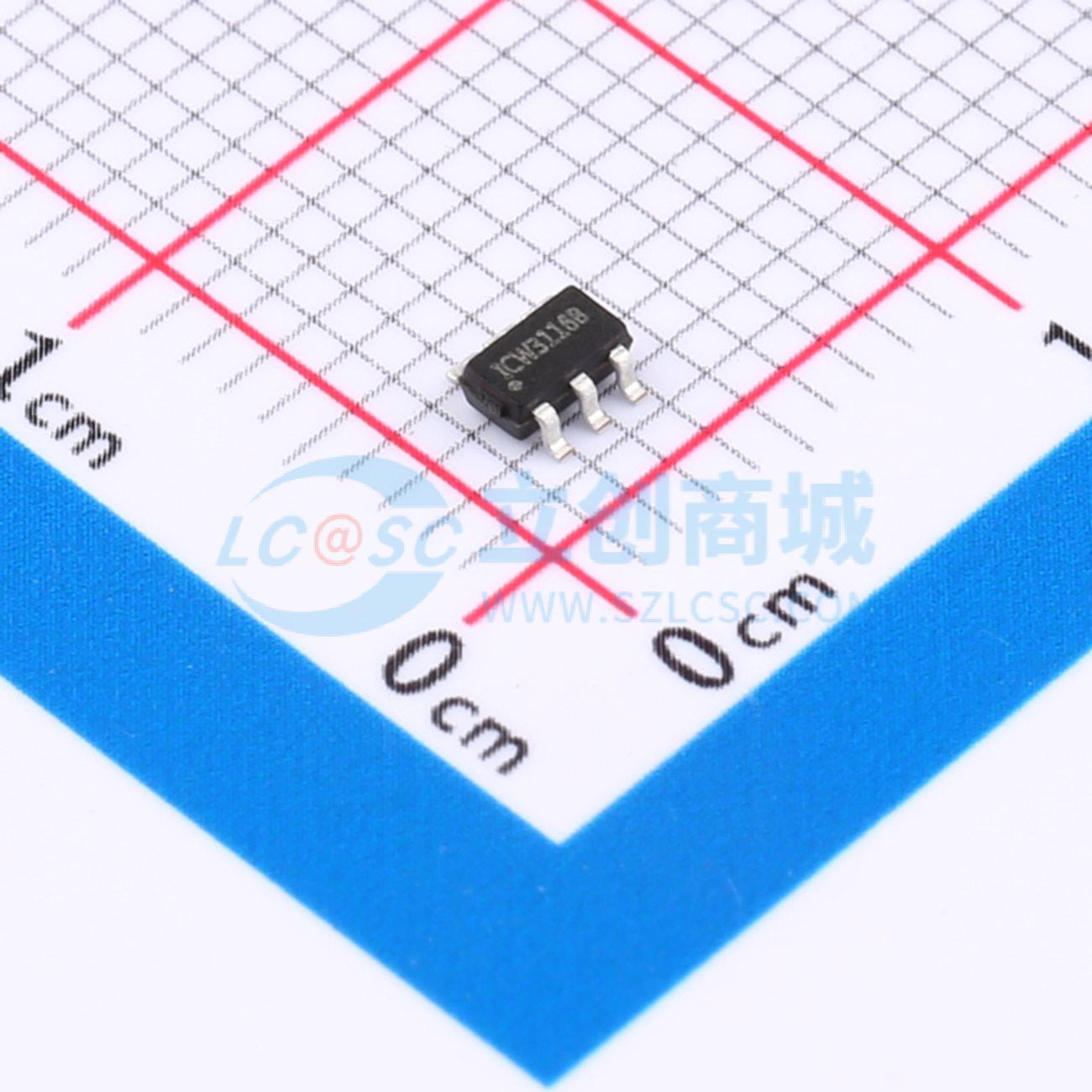

温馨提醒：图片仅供参考，商品以实物为准
ICW3116BM6G
最高输入40V带载可达1A的DC/DC降压型稳压器
- 描述
- ICW3116B是一款内部集成了MOSFET的异步整流降压型稳压器,能够在4.75V至40V的输入电压范围内提供高达1A的负载能力。它采用PWM控制模式,具有良好的瞬态响应和逐周期限流功能。在轻载条件下自动切换到PFM模式,保证较高的轻载效率。内置功率管具有较低的Rdson,典型值为0.9Ω,效率高达90%。内置软启动和环路补偿功能,同时具有过热关断、输入欠压保护、BS欠压保护和短路保护。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW3116BM6G
- 商品编号
- C5448756
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.044867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.35mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ICW3116B是一款内部集成了MOSFET的异步整流降压型稳压器。它在很宽的输入电压范围内（4.75V - 40V）能够提供高达1A的负载能力。 ICW3116B系统采用PWM控制模式，具有很好的瞬态响应和逐周期限流功能。同时，在轻载条件下系统自动切换到PFM模式，保证较高的轻载效率。 ICW3116B内置功率管具有较低的RDSON (典型值为0.9Ω)，典型情况下效率高达90%。它内置了软启动和环路补偿，以及550K固定工作频率，保证了产品性能的同时也大幅度降低了产品应用所需的外围器件。 ICW3116B还具有过热关断、输入欠压保护、BS欠压保护和短路保护。
商品特性
- 反馈端基准电压0.8V
- 输入电压范围4.75V to 40V
- 输出电流高达1A
- 工作频率550KHZ
- 最大效率90%
- PWM和PFM模式自动切换
- 较低的关断消耗Iq = 0.7μA（典型）
- 短路保护
- 内置软启动
- 内置补偿
应用领域
- 电池供电设备
- 工业级分立式电源
- 便携媒体设备
- 便携手持设备
