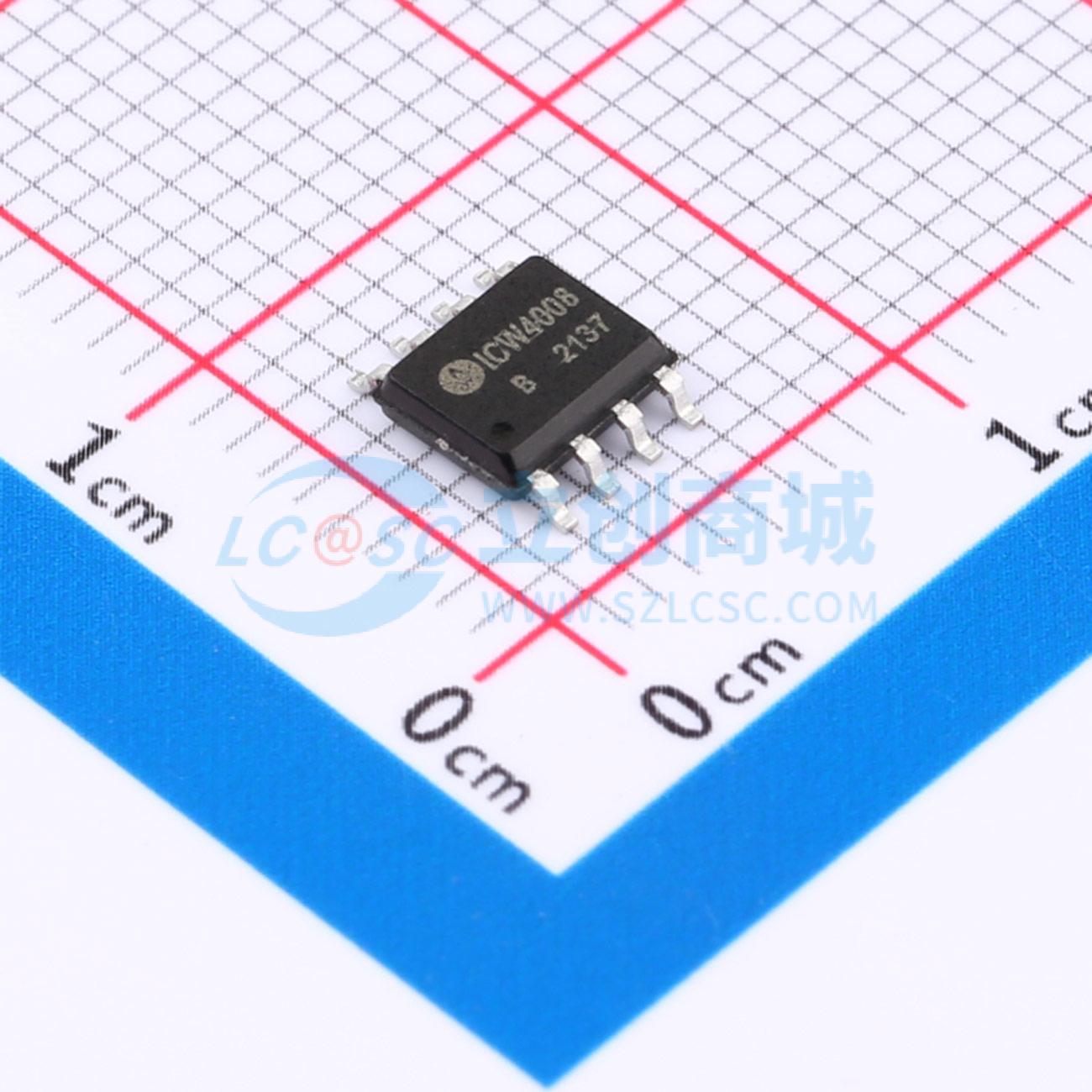

温馨提醒：图片仅供参考，商品以实物为准
ICW4008B
非隔离降压开关电源恒压控制驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 待机75mW省电模式、内置800V功率三极管、5V/0.4A固定输出
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW4008B
- 商品编号
- C5448769
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 开关频率 | 1kHz~45kHz | |
| 输出电流 | 400mA | |
| 最大占空比 | 70% | |
| 晶体管耐压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压-升压式；降压式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PFM 调制；DCM；CCM | |
| 输出电压 | 5V |
商品概述
ICW4008 是一款高效率高精度的非隔离降压开关电源恒压控制驱动芯片。适用于85VAC~265VAC 全范围输入电压的非隔离Buck、Buckboost 拓扑结构，尤其适用于小家电、白色家电等电源的驱动。 ICW4008 内部集成高压功率管，采用恒压控制模式，系统可工作于CCM 和DCM 模式。采用特有的PFM 控制方式，改善音频特性。 内置特有的峰值电流控制，无需CS 电阻；内置启动电路，无需启动电阻。外围应用简单，可靠性强。 ICW4008 具有多重保护功能，包括VCC 钳位/欠压保护，输出短路保护、电感过电流保护及过温保护等保护功能。 ICW4008 采用SOP8L
商品特性
- 集成 >800V 功率管
- 恒压控制，固定5V输出电压
- 内置特有的峰值电流控制，无需CS电阻
- 内置启动电路，无需启动电阻
- 内置软启动
- CCM和DCM工作模式
- 优异的EMI特性
- 待机功耗 <75mW
- 特有的PFM控制，改善音频特性
- 宽输入电压
- 输出短路保护
- 电感过电流保护
- VCC钳位/欠压保护
- 过温保护
应用领域
- 小家电、白色家电等开放式电源
