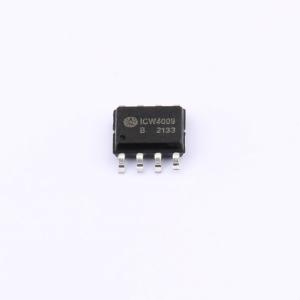

温馨提醒：图片仅供参考，商品以实物为准

ICW4009B

非隔离降压开关电源恒压控制驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ICW4009A/B是一款高效率高精度的非隔离降压开关电源恒压控制驱动芯片。适用于85VAC~265VAC全范围输入电压的非隔离Buck、Buckboost拓扑结构，尤其适用于小家电、白色家电等电源的驱动。内部集成高压功率管，采用恒压控制模式，系统可工作于CCM和DCM模式。
品牌名称: ICW(艾创微)
商品型号: ICW4009B
商品编号: C5448771
商品封装: SOP-8L
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
	工作温度	-40℃~+150℃
	工作模式	PFM 调制；DCM；CCM
	输出电压	12V

商品概述

ICW4009A/B是一款高效率高精度的非隔离降压开关电源恒压控制驱动芯片。适用于85VAC~265VAC全范围输入电压的非隔离Buck、Buckboost拓扑结构，尤其适用于小家电、白色家电等电源的驱动。内部集成高压功率管，采用恒压控制模式，系统可工作于CCM和DCM模式。采用特有的PFM控制方式，改善音频特性。外围应用简单，可靠性强。具有多重保护功能，包括VCC钳位/欠压保护，输出短路保护、电感过电流保护及过温保护等保护功能。

商品特性

集成800V功率管
恒压控制，固定12V输出电压
内置特有的峰值电流控制，无需CS电阻
内置启动电路，无需启动电阻
优异的动态性能
优异的EMI特性
优异的输出负载调整率
低待机功耗 <75mW
全负载范围内优异的音频特性
多重保护功能

应用领域

小家电、白色家电等开放式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	开关频率	1kHz~50kHz
	最大占空比	50%
	拓扑结构	降压-升压式；降压式
