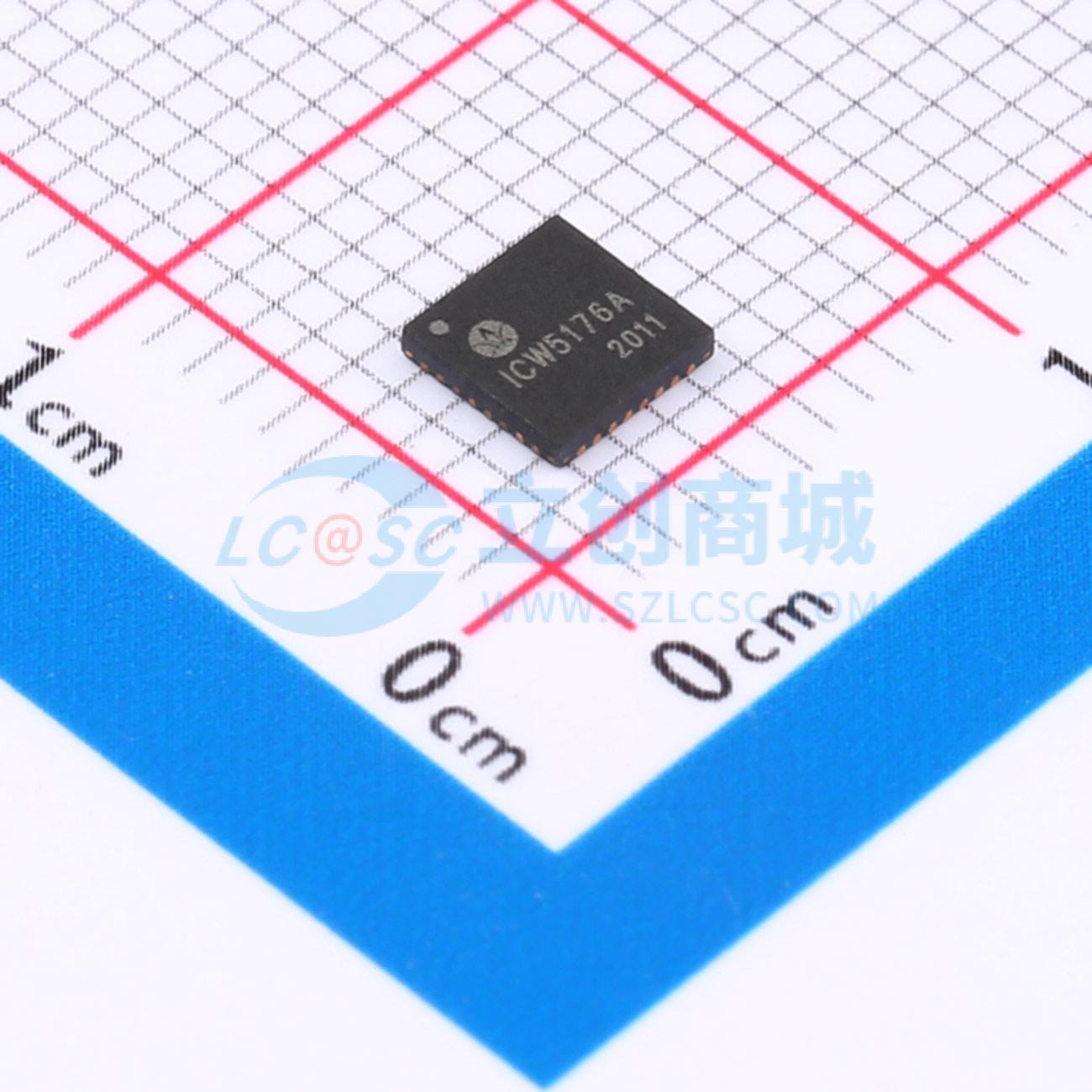

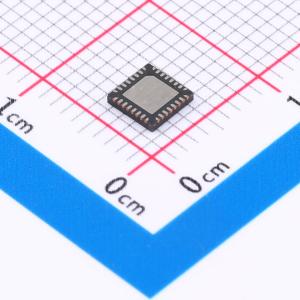

温馨提醒：图片仅供参考，商品以实物为准
ICW5176QDER
高效率同步降压升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICW5176是一款高效率的同步4开关降压升压控制器,能够有效输出电压,无论输入电压是高于、低于或等于输出电压。支持宽输入和输出电压范围,内置10V栅极驱动器,动态可调输出电压和频率,具有欠压保护功能,采用32引脚QFN 4x4封装。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW5176QDER
- 商品编号
- C5448773
- 商品封装
- QFN-32(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.190333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.7V~36V | |
| 输出电压 | 2V~36V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ICW5176是一款同步4开关升降压控制器。无论输出电压高于、低于还是等于输入电压，它都能有效输出电压。ICW5176支持非常宽的输入和输出电压范围，可支持输入范围为2.7V至36V、输出范围为2V至36V的应用。驱动电压设置为10V，以充分利用外部MOSFET实现最高效率。ICW5176支持输入电流限制、输出电流限制和过温保护，以确保在不同异常条件下的安全性。ICW5176采用32引脚QFN 4x4封装。
商品特性
- 高效升降压操作
- 动态可调输出电压
- 动态可调输入和输出电流限制
- 宽输入电压范围：2.7V至36V
- 宽输出范围：2V至36V
- 集成10V、2A栅极驱动器
- 可调频率200kHz至600kHz
- 欠压保护
- QFN - 32封装
应用领域
- 移动电源
- USB PD
- 汽车充电器
- 工业应用
