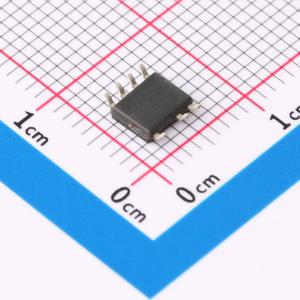

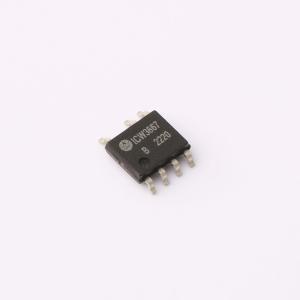

温馨提醒：图片仅供参考，商品以实物为准
ICW3667B
极简化自供电原边反馈控制芯片
- 描述
- ICW3667是一款高度集成的隔离型适配器和充电器的自供电PSR控制芯片，外围设计极其简单。固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个FB电阻来设置输出恒压点。内置启动电路，外围不需要启动电阻，内置FB下偏电阻，固定峰值电流来实现取消限流电阻；采用自供电的方式来取消辅助绕组VCC供电二极管。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW3667B
- 商品编号
- C5448762
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.1818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 60kHz | |
| 耗散功率(Pd) | 450mW | |
| 晶体管耐压 | 850V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM | |
| 反馈方式 | 原边反馈 |
商品概述
ICW3667是一款高度集成的隔离型适配器和充电器的自供电PSR控制芯片，外围设计极其简单。固定原边峰值电流，通过变压器原副边匝比来设置输出恒流点；通过设定一个FB电阻来设置输出恒压点。内置启动电路，外围不需要启动电阻，内置FB下偏电阻，固定峰值电流来实现取消限流电阻；采用自供电的方式来取消辅助绕组VCC供电二极管。内置输入线电压补偿功能；采用了固定输出线缆补偿的方式进行输出电压补偿。集成了多种的保护功能，包括VCC钳位/欠压保护，输出短路保护，过温保护。采用SOP7封装。
商品特性
- 集成BJT，适用于5W以下隔离方案自供电，优化系统成本
- 待机功耗75mW
- 专利的电流驱动，降低温升
- 内置FB下偏电阻
- 内置高精度的固定峰值电流，恒流精度高
- 输出线损补偿技术
- 输出短路保护功能
- VCC欠压保护功能
- 过温保护
应用领域
- 适配器、充电器
- LED驱动电源
- 线性电源和RCC开关电源升级换代
- 其它辅助电源
