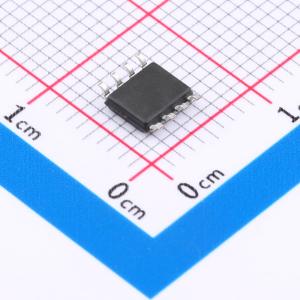

温馨提醒：图片仅供参考，商品以实物为准
ICW4008A
非隔离降压开关电源恒压控制驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW4008A
- 商品编号
- C5448768
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 4.4V~7V | |
| 开关频率 | 2kHz~45kHz | |
| 输出电流 | 200mA | |
| 耗散功率(Pd) | 0.45W | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 高压直接启动；欠压锁定；打嗝限流；EMI优化(抖频模式)；前沿消隐；过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PFM 调制；DCM；CCM | |
| 输出电压 | 5V | |
| 反馈方式 | - |
商品概述
ICW4008是一款高效率、高精度的非隔离降压开关电源恒压控制驱动芯片，适用于85VAC~265VAC全范围输入电压的非隔离Buck、Buck-boost拓扑结构。该芯片内部集成高压功率管，采用恒压控制模式，系统可工作于CCM和DCM模式，并采用特有的PFM控制方式以改善音频特性。其内置特有的峰值电流控制，无需CS电阻；内置启动电路，无需启动电阻，使得外围应用简单，可靠性强。该芯片具备多重保护功能，包括VCC钳位/欠压保护、输出短路保护、电感过电流保护及过温保护。
商品特性
- 集成大于800V功率管
- 恒压控制，固定5V输出电压
- 内置特有的峰值电流控制，无需CS电阻
- 内置启动电路，无需启动电阻
- 内置软启动
- CCM和DCM工作模式
- 优异的EMI特性
- 待机功耗小于75mW
- 特有的PFM控制，改善音频特性
- 宽输入电压范围
- 输出短路保护
- 电感过电流保护
- VCC钳位/欠压保护
- 过温保护
应用领域
- 小家电
- 白色家电
