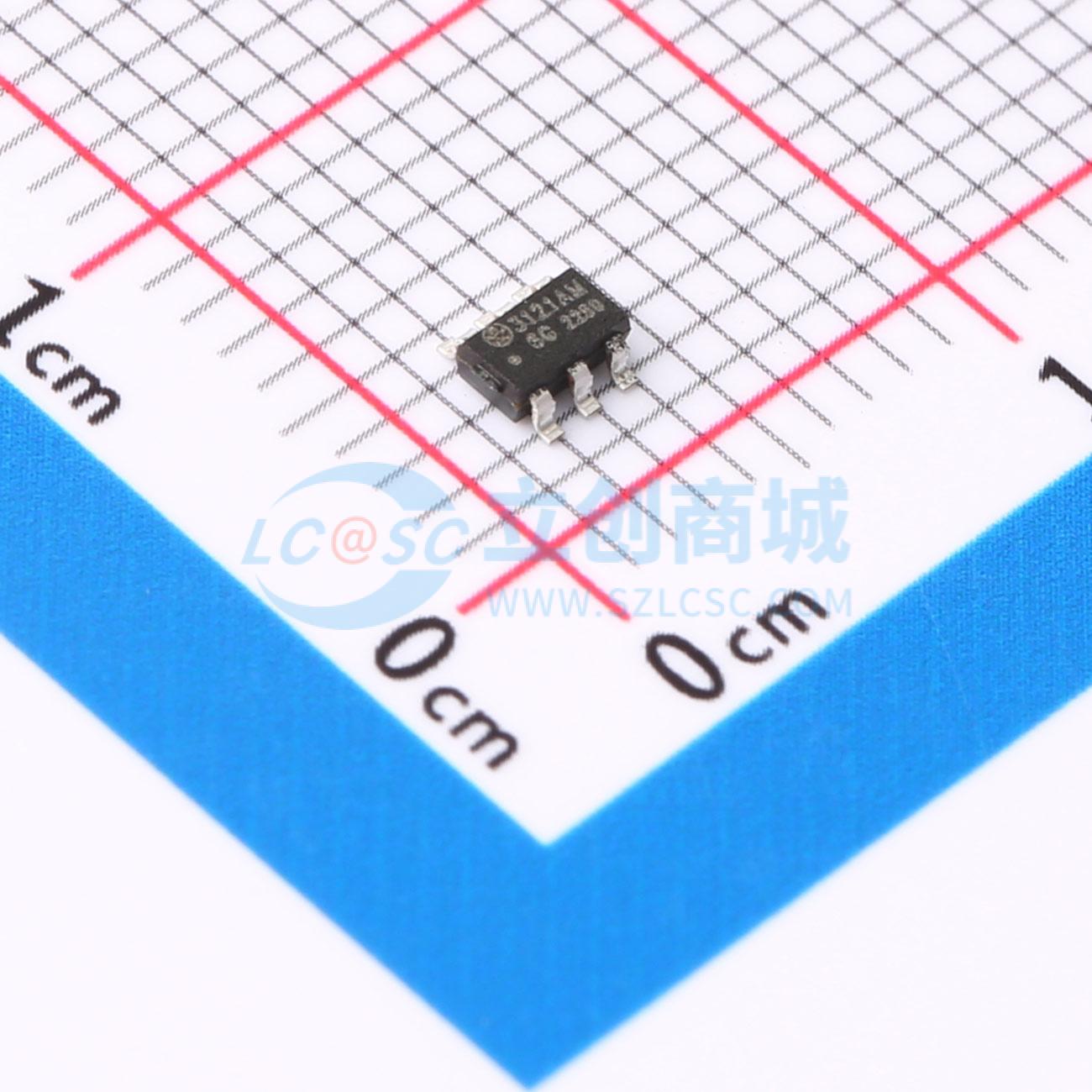

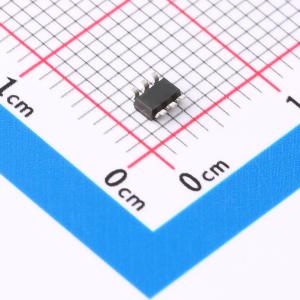

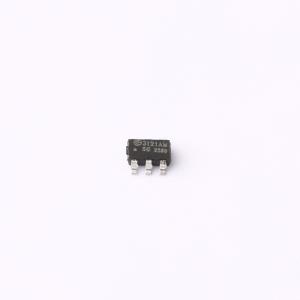

温馨提醒：图片仅供参考，商品以实物为准
ICW3121AM6G
高效率18V输入3A负载同步整流DC-DC降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICW3121是一款高效率的同步整流降压DC-DC转换器,输入电压范围4.5V～18V,支持3A负载电流,内部集成两颗低导通电阻的NMOSFET功率开关,具有较快的负载瞬态响应和多种保护功能。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW3121AM6G
- 商品编号
- C5448757
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ICW3121是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达18V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻50mΩ，高侧开关导通电阻90mΩ，可支持3A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
商品特性
- 输入电压范围：4.5V~18V
- 关断电流：8uA
- 静态电流：120uA
- 导通电阻：低侧50mΩ，高侧90mΩ
- 开关频率：500kHz
- 参考电压值：0.6V±2%
- 逐周期限流保护：峰值限流5.5A，谷值限流3.3A
- 输出短路保护方式：打嗝模式
- 过温保护：170°C
应用领域
- 机顶盒
- 液晶电视
- DSL调制解调器
- 数字电视
