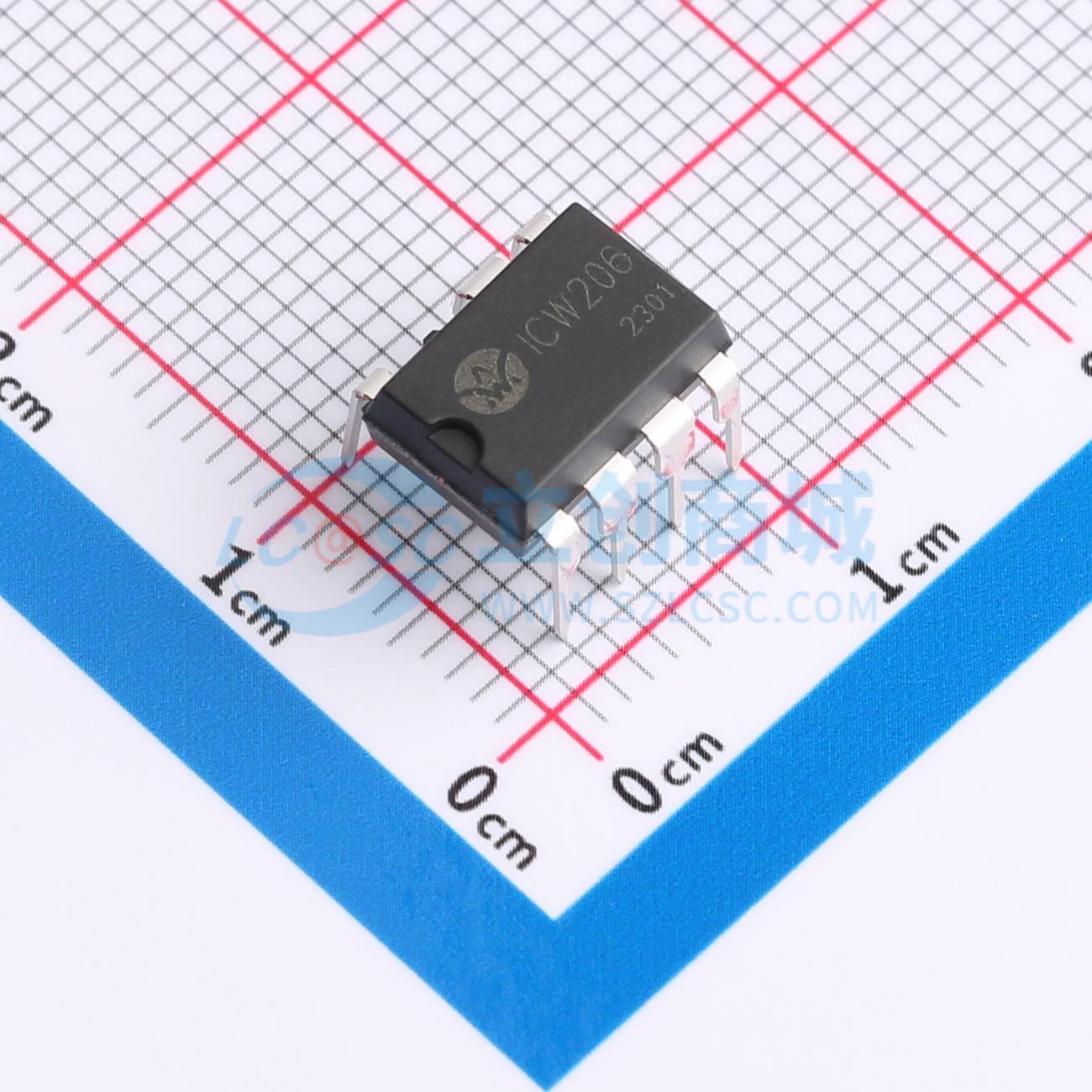

ICW206-7V
高性能电流模式PWM开关电源控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能电流模式PWM 控制器。专为高性价比AC/DC 转换器设计。在85V-265V 的宽电压范围内提供高达18W 的连续输出功率，峰值输出功率更可达24W。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW206-7V
- 商品编号
- C5448696
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.8448克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.8V~9V | |
| 开关频率 | 61kHz | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 57% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | CCM；PWM 调制 | |
| 反馈方式 | 副边反馈 |
商品概述
高性能电流模式PWM 控制器。专为高性价比AC/DC 转换器设计。在85V - 265V 的宽电压范围内提供高达18W 的连续输出功率，峰值输出功率更可达24W。优化的高合理性的电路设计结合高性能价格比的双极型制作工艺，最大程度上节约了产品的整体成本。该电源控制器可工作于典型的反激电路拓扑中，构成简洁的AC/DC 转换器。IC 内部的启动电路被设计成一种独特的电流吸入方式，可利用功率开关管本身的放大作用完成启动，这显著地降低了启动电阻的功率消耗；而在输出功率较小时IC 将自动降低工作频率，从而实现了极低的待机功耗。在功率管截止时，内部电路将功率管反向偏置，直接利用了双极性晶体管的CB 高耐压特性，大幅提高功率管的耐电压能力直到700V 的高压，这保证了功率管的安全。IC 内部还提供了完善的防过载防饱和功能，可实时防范过载、变压器饱和、输出短路等异常状况，提高了电源的可靠性。电流限制及时钟频率可由外部器件进行设定。现可提供DIP7的标准封装和满足欧洲标准的环保无铅封装。
商品特性
- 内置700V(-8V 为800V)高压功率开关管，极少的外围器件
- 锁存脉宽调制，逐脉冲限流检测
- 低输出降频功能，无输出功耗可低于0.1W
- 内建斜坡与反馈补偿功能
- 独立上限电流检测控制器，实时处理控制器的过流、过载
- 关断周期发射极偏压输出，提高了功率管的耐压
- 内置具有温度补偿的电流限制电阻，精确电流限制
- 内置热保护电路
- 利用开关功率管的放大作用完成启动，启动电阻的功耗减少10 倍以上
- 极少的外围元器件
- 低启动和工作电流
- VCC 过压自动限制
- 宽电压连续输出功率可达18W, 峰值输出功率可达24W
应用领域
- 适配器ADAPTOR （如旅行充电器、外置电源盒等）
- 开放式电源OPENFRAME （如DVD、DVB 等）
