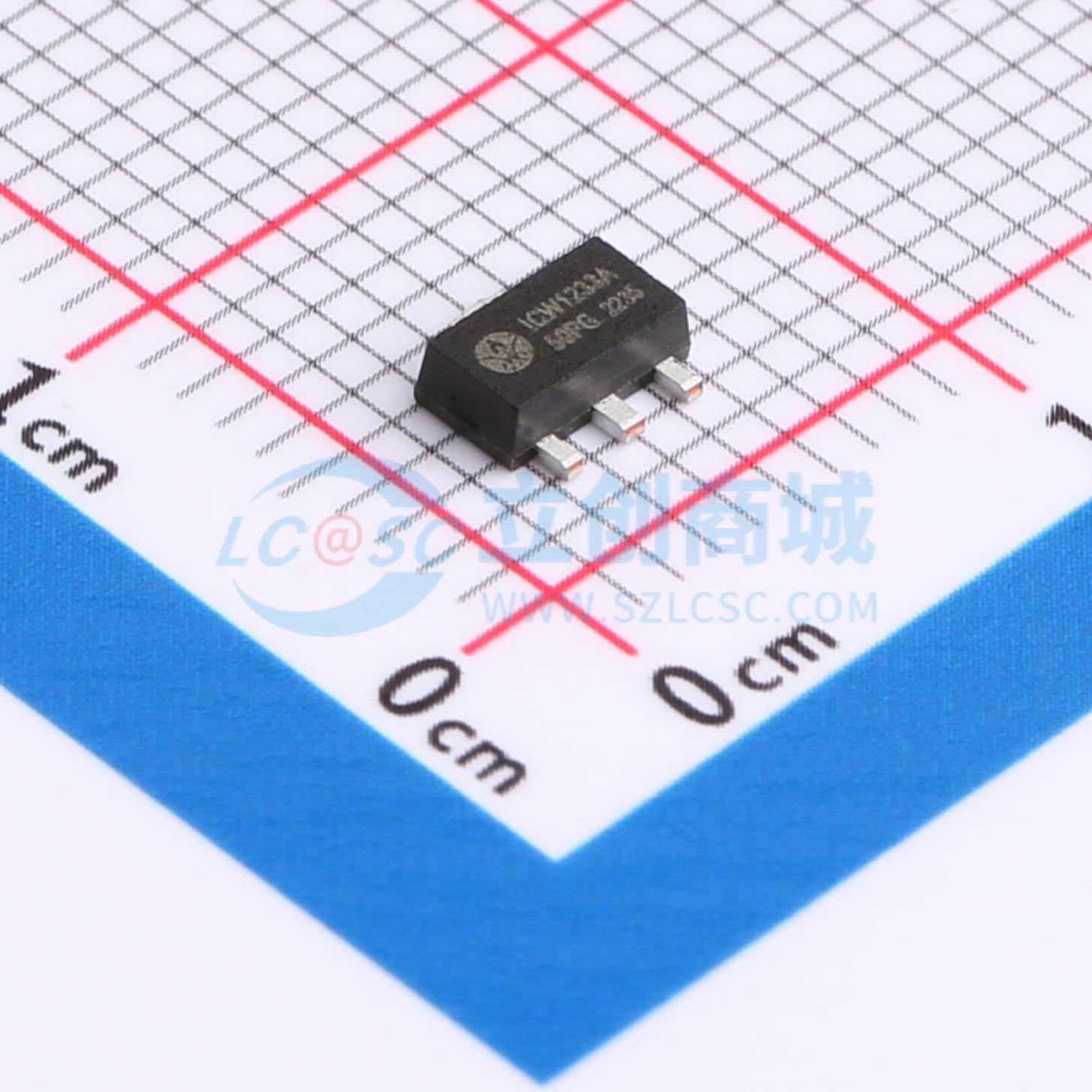

温馨提醒：图片仅供参考，商品以实物为准
ICW1233A50PGQ1
车规级40V耐压、低功耗、高PSRR、高精度LDO转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 车规级 40V 耐压、低功耗、高 PSRR、高精度 转换器 ICW1233-Q1系列是以CMOS工艺制造的40V耐压、低功耗、高PSRR，高精度低压差线性稳压器。ICW1233-Q1系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，高精度低压差的性能。 ICW1233-Q1系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。
- 品牌名称
- ICW(艾创微)
- 商品型号
- ICW1233A50PGQ1
- 商品编号
- C5448721
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.165854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 3.5uA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ICW1233-Q1系列是以CMOS工艺制造的40V耐压、低功耗、高PSRR，高精度低压差线性稳压器。ICW1233-Q1系列稳压器内置固定电压基准，温度保护，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，高精度低压差的性能。 ICW1233-Q1系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF的By-pass电容，更能节省空间。ICW1233-Q1系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯片上的CE端可将输出关断。 ICW1233-Q1是一款面向汽车应用的高性能低压差稳压器，产品全系通过了AEC-Q100标准的认证。
商品特性
- 最大输出电流：100mA（VIN = 4.5 V，VOUT = 3.3V）
- 低压差：116mV @ Iour = 10mA (VOUT = 3.3V)
- 工作电压范围：4.5V ~ 40V
- 输出电压范围：1.6V ~ 12.0 V
- 高输出精度：±1%
- 低静态电流：3.5uA（TYP.）
- 关断电流：0.4 uA（TYP.）
- 高纹波抑制比：61dB @ 1KHz（ICW1233C33）
- 输入稳定性好：0.035%/V（TYP.）
- 内置温度保护和限流保护
- 温度等级1： -45℃至 +125℃
应用领域
- 车身控制模块（BCM）
- EV电池管理系统
- 音响主机
- 智能座舱电源管理
- 汽车电动天窗电源管理
