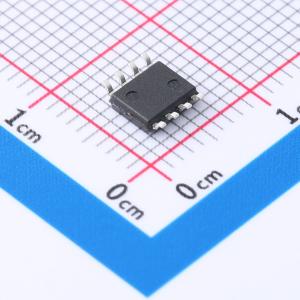

温馨提醒：图片仅供参考，商品以实物为准

CS5173GDR8G

1.5 A、280 kHz/560 kHz升压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS5171/2/3/4 系列产品是具备 280 kHz/560 kHz 开关频率的高效开关稳压器，内置 1.5 A 开关。这些器件的输入电压范围很宽，2.7 V to 30 V。
品牌名称: onsemi(安森美)
商品型号: CS5173GDR8G
商品编号: C605372
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

CS5171/2/3/4 系列产品是 280 kHz/560 kHz 开关稳压器，内置高效 1.5 A 集成开关。这些器件的输入电压范围宽，为 2.7 V 至 30 V。灵活的设计使芯片能在大多数电源配置下工作，包括升压、反激、正激、反相和单端初级电感转换器（SEPIC）。这些集成电路采用电流模式架构，可实现出色的负载和线性调节，也是一种实用的限流方法。高频运行与高度集成的稳压电路相结合，可实现极其紧凑的电源解决方案。电路设计具备频率同步、关断以及正电压或负电压调节反馈控制等功能。这些器件与 LT1372/1373 引脚兼容。

商品特性

集成电源开关：保证 1.5 A
宽输入范围：2.7 V 至 30 V
高频运行，可使用小型元件
最少的外部元件
易于外部同步
内置过流保护
频率折返功能可降低过流情况下的元件应力
带迟滞功能的热关断
可调节正输出电压或负输出电压
关断电流：最大 50 μA
与 LT1372/1373 引脚兼容
宽温度范围：工业级：-40℃ 至 125℃；商业级：0℃ 至 125℃
这些器件无铅、无卤/无溴化阻燃剂，符合 RoHS 标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~30V
	输出电压	-
	输出电流	1.5A
	开关频率	560kHz

	属性	参数值
	工作温度	0℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	-
