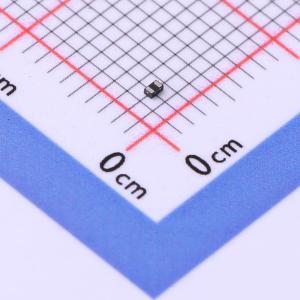

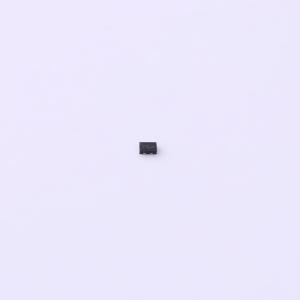

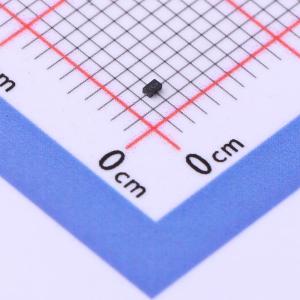

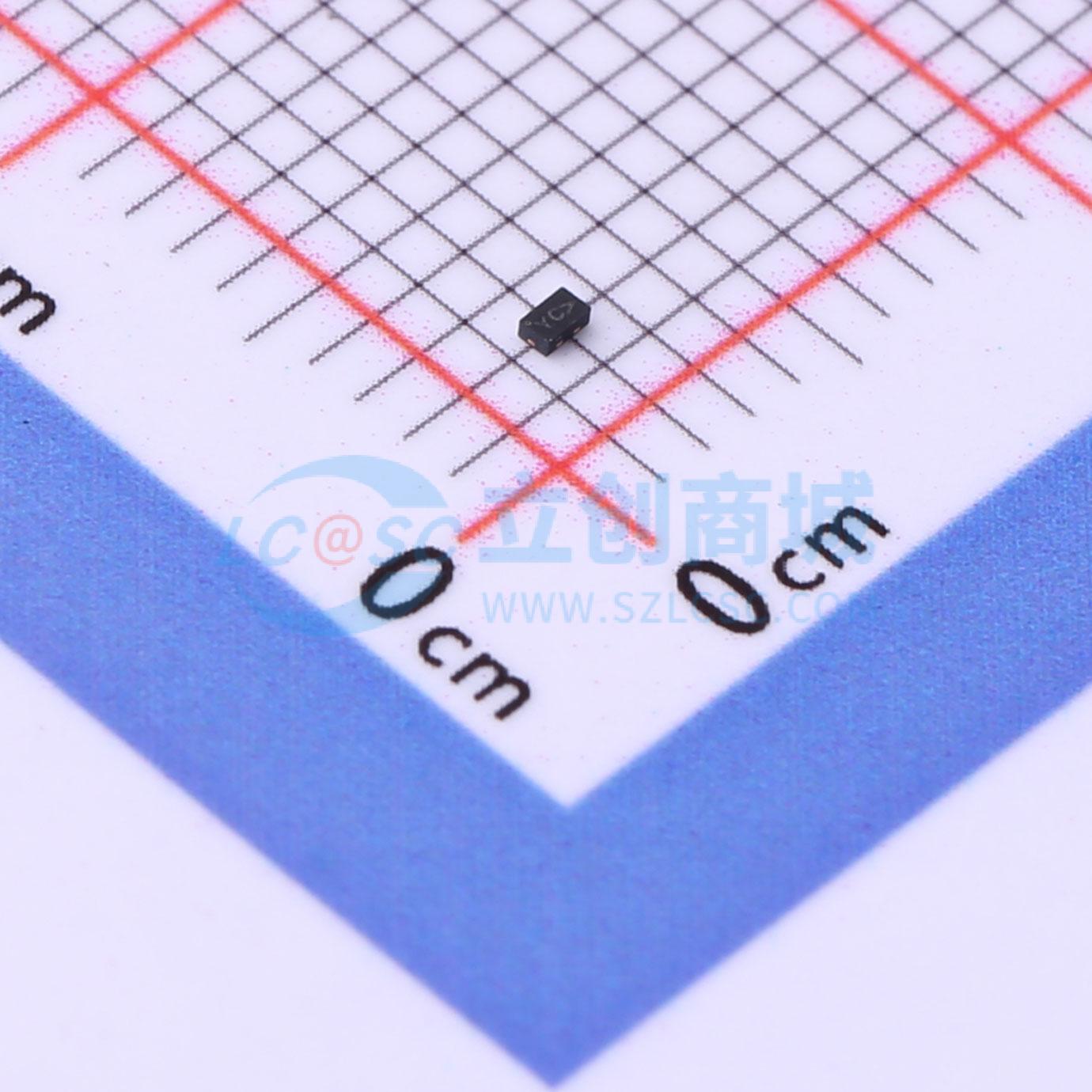

温馨提醒：图片仅供参考，商品以实物为准
ESD5581N2T5G
ESD 5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD5581旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5581N2T5G
- 商品编号
- C605392
- 商品封装
- X2DFN-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压 | 5.2V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
ESD5581旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合用于电路板空间有限的静电放电保护设计。
商品特性
- 低钳位电压
- 小尺寸封装：0.62 mm x 0.32 mm
- 低封装高度：0.3 mm
- 耐受电压：5 V
- 符合IEC61000-4-2标准的4级ESD保护
- 这些器件无铅、无卤/无溴化阻燃剂，符合RoHS标准
应用领域
-μSD卡保护-音频线路保护-通用输入输出(GPIO)
