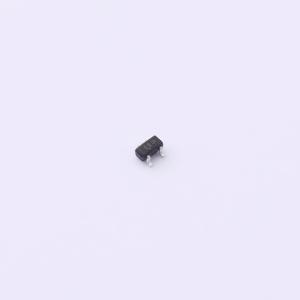

温馨提醒：图片仅供参考，商品以实物为准
SZESD7102BT1G
ESD 16V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7102瞬态电压抑制器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZESD7102BT1G
- 商品编号
- C604767
- 商品封装
- SC-75(SOT-416)
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 34V | |
| 击穿电压 | 16.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD7102瞬态电压抑制器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。小尺寸、直通式封装便于PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0和HDMI）之间的恒定阻抗至关重要。
商品特性
- 低电容（典型值0.3 pF，I/O到地）
- 电池短路耐受性
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2 4级（ESD）
- 低ESD钳位电压（典型值34 V，+8 A传输线脉冲（TLP），I/O到地）
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- USB2.0/3.0
- 低压差分信号（LVDS）
- HDMI高速差分对
