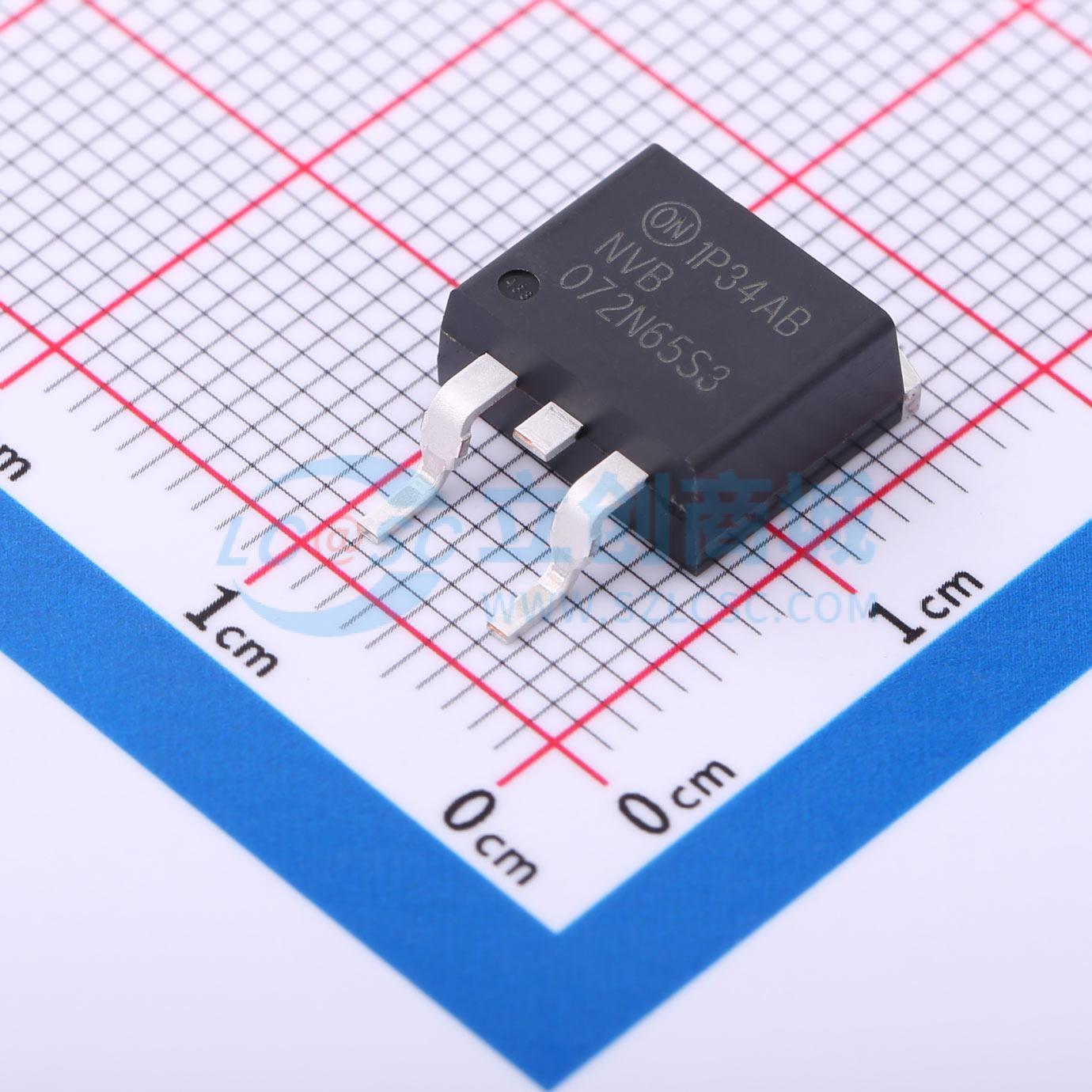

温馨提醒：图片仅供参考，商品以实物为准
NVB072N65S3
1个N沟道 耐压:650V 电流:44A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SUPERFET III MOSFET 是安森美半导体的全新高压超结 (SJ) MOSFET 系列，利用电荷平衡技术实现出色的低导通电阻，以及更低门极电荷方面的出色性能。此先进技术专用于最大程度降低导通损耗，提供出色的开关性能，并且可以承受极端 dv/dt 速率。因此，SUPERFET III MOSFET Easy drive 系列有助于管理 EMI 问题，实现更轻松的设计实施。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVB072N65S3
- 商品编号
- C604523
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 44A | |
| 导通电阻(RDS(on)) | 72mΩ@10V | |
| 耗散功率(Pd) | 312W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 82nC@10V | |
| 输入电容(Ciss) | 3.3nF | |
| 反向传输电容(Crss) | 14.6pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperFET III MOSFET是全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。这项先进技术旨在最大限度地降低传导损耗、提供卓越的开关性能，并能承受极高的dv/dt速率。因此，SuperFET III MOSFET易驱动系列有助于解决电磁干扰（EMI）问题，且便于设计实现。
商品特性
- 通过AEC-Q101认证
- 最大结温150°C
- 典型RDS(on) = 61 mΩ
- 超低栅极电荷(典型QG = 82 nC)
- 低有效输出电容(典型COSS(eff.) = 724 pF)
- 100%经过雪崩测试
- 这些器件无铅且符合RoHS标准
应用领域
- 汽车插电式混合动力汽车(PHEV)-纯电动汽车(BEV)直流-直流转换器
- 汽车PHEV - BEV车载充电器
