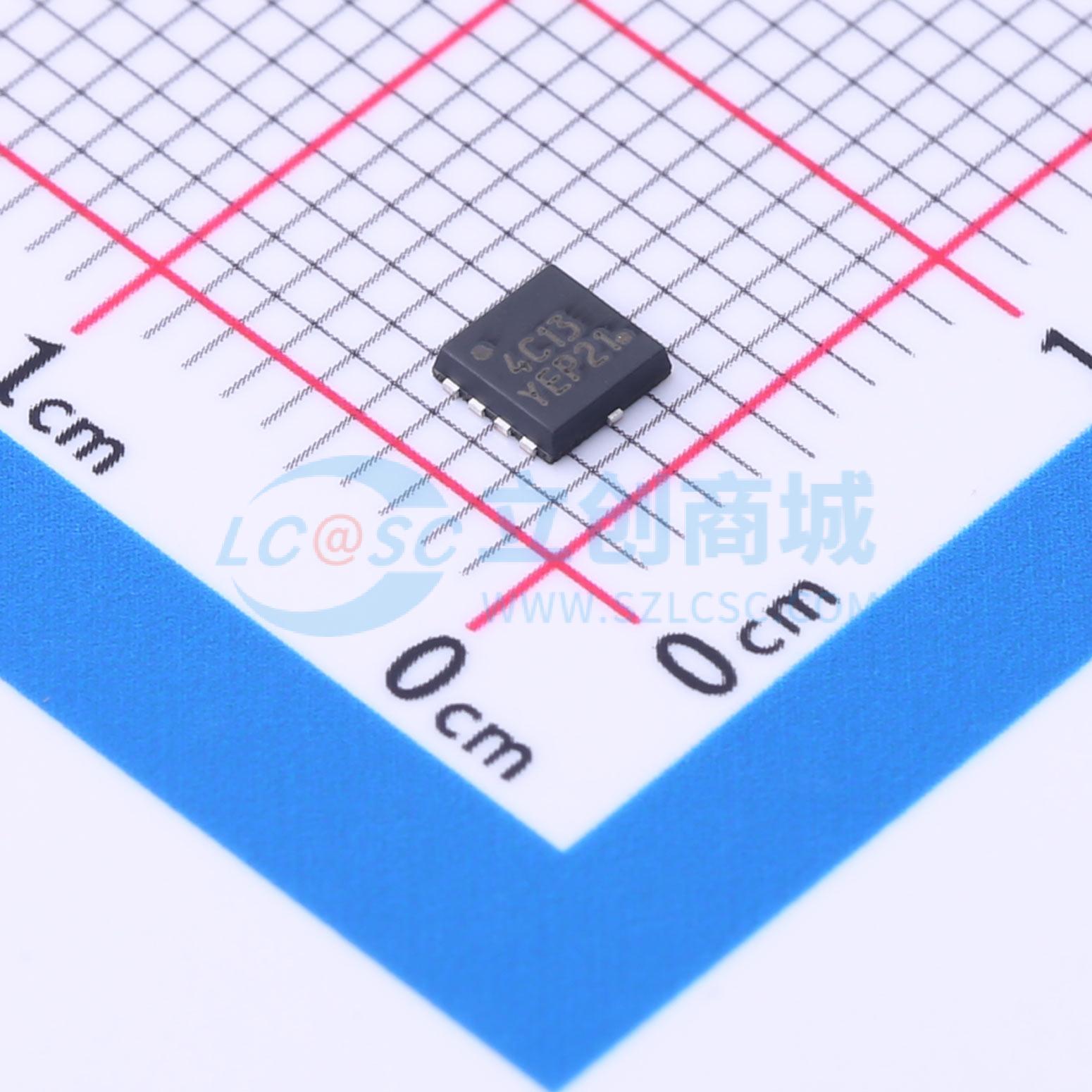

NTTFS4C13NTAG
N沟道 30V 38A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 功率 MOSFET，30 V，38A，单 N 沟道，?8FL
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTTFS4C13NTAG
- 商品编号
- C604501
- 商品封装
- WDFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 38A | |
| 导通电阻(RDS(on)) | 9.4mΩ@10V；14mΩ@4.5V | |
| 耗散功率(Pd) | 21.5W | |
| 阈值电压(Vgs(th)) | 2.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V；15.2nC@10V | |
| 输入电容(Ciss) | 770pF | |
| 反向传输电容(Crss) | 127pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 443pF |
商品特性
- 低导通电阻RDS(on)，以最小化传导损耗
- 低电容，以最小化驱动损耗
- 优化栅极电荷，以最小化开关损耗
- 这些器件为无铅、无卤素/无溴化阻燃剂，且符合RoHS标准
应用领域
- CPU电源供应
- DC-DC转换器
