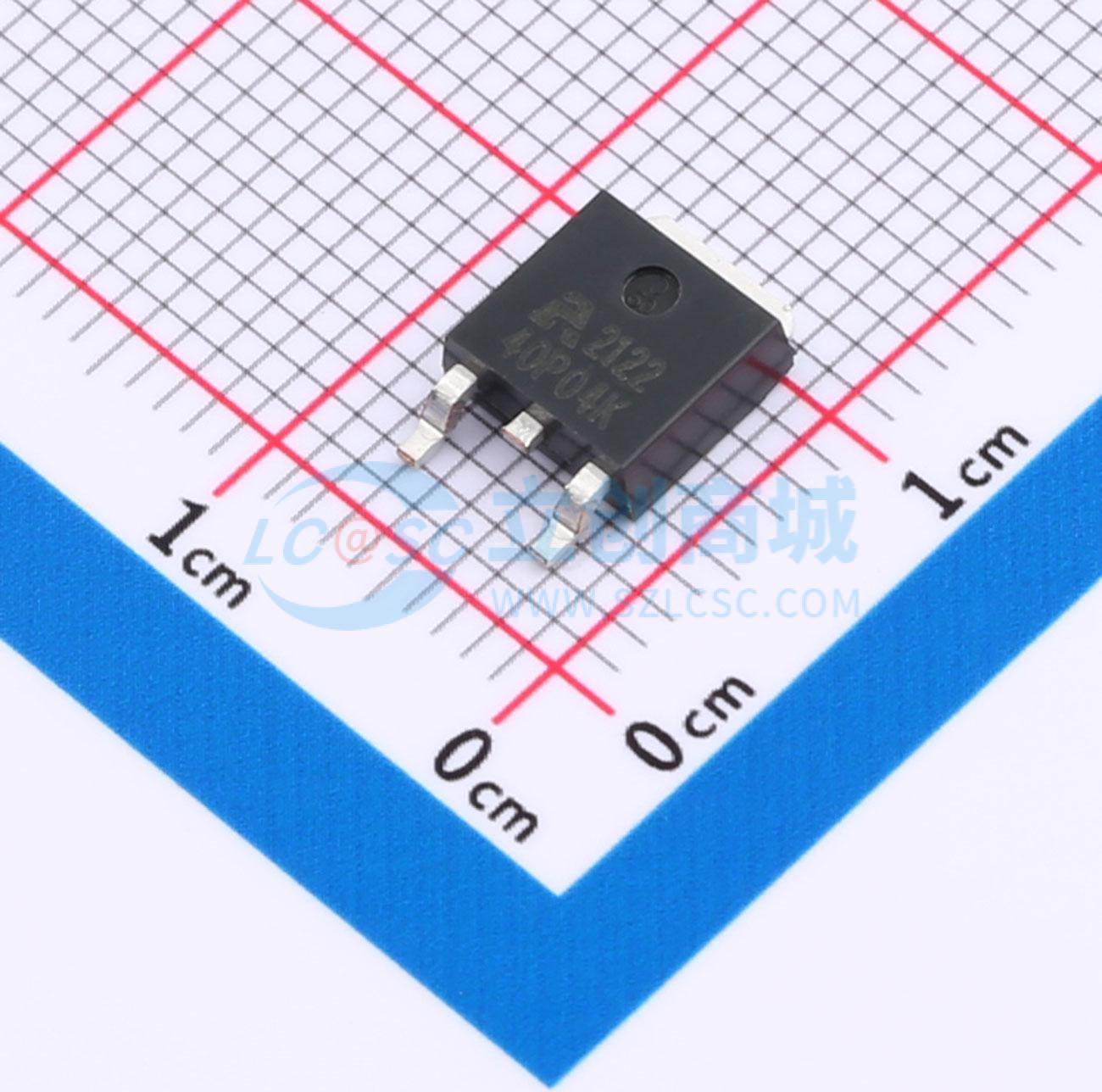

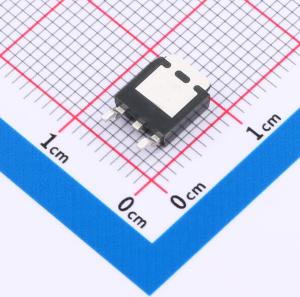

温馨提醒：图片仅供参考，商品以实物为准
AP40P04K
1个P沟道 耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：-40V。 RDS(ON) < 13mΩ @VGS = -10V。 RDS(ON) < 22mΩ @VGS = -4.5V。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP40P04K
- 商品编号
- C5443652
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.603克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 10mΩ@10V；15mΩ@4.5V | |
| 耗散功率(Pd) | 41.6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 2.7nF | |
| 反向传输电容(Crss) | 265pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 350pF |
商品概述
这款MOSFET专为满足汽车应用的严格要求而设计。它已通过AEC-Q101认证，有生产件批准程序（PPAP）支持，非常适合用于以下场景： 无刷直流电机控制 DC-DC转换器 负载开关
商品特性
- -40V、-40A
- 在VGS = -10 V时,RDS(ON) < 13 mΩ
- 在VGS = -4.5 V时,RDS(ON) < 22 mΩ
- 先进沟槽技术
- 获得无铅产品认证
- 出色的RDS(ON)和低栅极电荷
应用领域
- PWM应用
- 负载开关
- 电源管理
