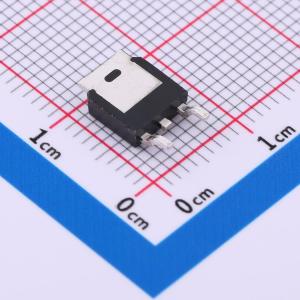

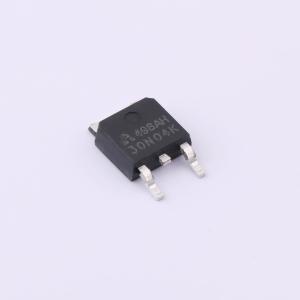

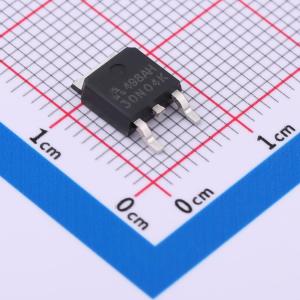

温馨提醒：图片仅供参考，商品以实物为准
AP30N04K
1个N沟道 耐压:40V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：40V, 30A。 RDS(ON) < 22mΩ @ VGS = 10V。 RDS(ON) < 30mΩ @ VGS = 4.5V。 Trench DMOS Power MOSFET。 Fast Switching。 Exceptional on-resistance and maximum DC current capability。应用：DC/DC Converter。 Load Switch for Portable Devices
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP30N04K
- 商品编号
- C5443662
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.684克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 17mΩ@10V；22mΩ@4.5V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 1.05nF | |
| 反向传输电容(Crss) | 72pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 84pF |
商品特性
- 40V、30A
- 在VGS = 10 V时,RDS(ON) < 22 mΩ
- 在VGS = 4.5 V时,RDS(ON) < 30 mΩ
- 沟槽式DMOS功率MOSFET
- 快速开关
- 出色的导通电阻和最大直流电流能力
应用领域
- 直流-直流转换器
- 便携式设备的负载开关
- 电池开关
