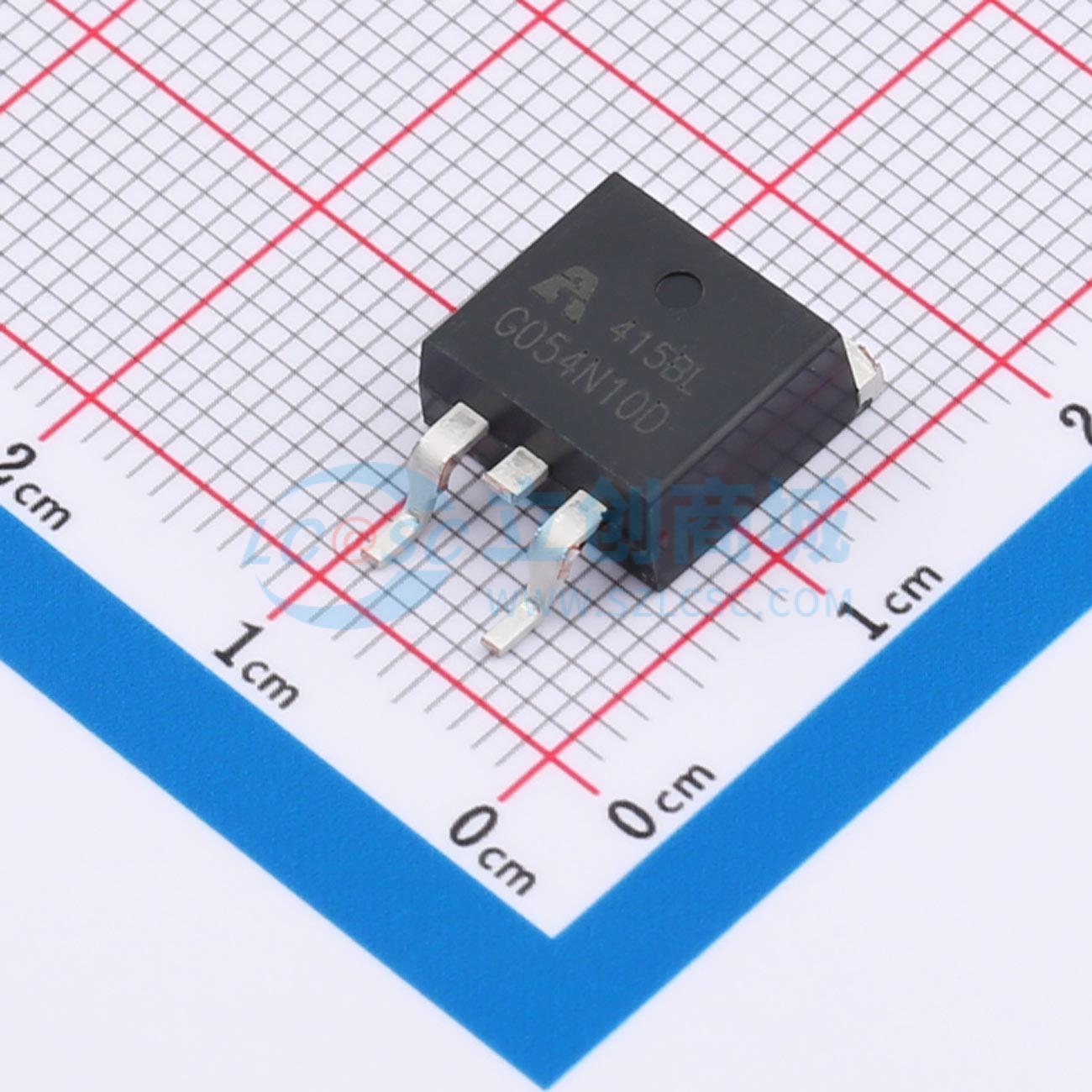

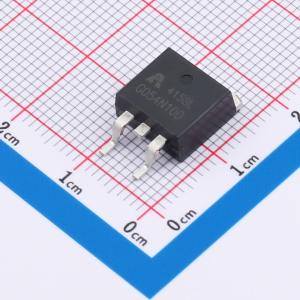

温馨提醒：图片仅供参考，商品以实物为准
APG054N10D
1个N沟道 耐压:100V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：100V，120A。 RDS(ON) <5.4mΩ @VGS=10V。 分裂栅沟槽技术。 提供出色的RDS(ON)和低栅极电荷。应用：DC/DC转换器。 便携式设备负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- APG054N10D
- 商品编号
- C5443675
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.988克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 192W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 51nC@10V | |
| 输入电容(Ciss) | 3.244nF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 1.075nF |
商品特性
- 100V、120A
- 在VGS = 10 V时,RDS(ON) < 5.4 mΩ
- 分裂栅沟槽技术
- 提供出色的RDS(ON)和低栅极电荷
应用领域
- DC/DC转换器
- 便携式设备的负载开关
- 电池开关
- 整流器
