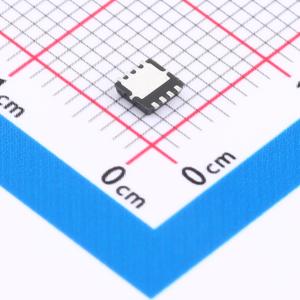

温馨提醒：图片仅供参考，商品以实物为准
AP25P06Q
1个P沟道 耐压:60V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60V，-25A，RDS(ON) < 60mΩ @VGS = -10V，典型值50mΩ；RDS(ON) < 72mΩ @VGS = -4.5V，典型值60mΩ。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP25P06Q
- 商品编号
- C5443663
- 商品封装
- PDFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 50mΩ@10V；60mΩ@4.5V | |
| 耗散功率(Pd) | 35W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 1.408nF@30V | |
| 反向传输电容(Crss) | 47pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 64pF |
商品特性
- 40V、30A
- 在VGS = 10 V时，RDS(ON) < 22 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 30 mΩ
- 沟槽式DMOS功率MOSFET
- 快速开关
- 出色的导通电阻和最大直流电流能力
应用领域
- 直流-直流转换器
- 便携式设备的负载开关
- 电池开关
