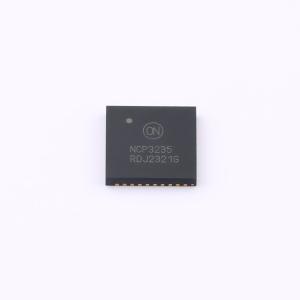

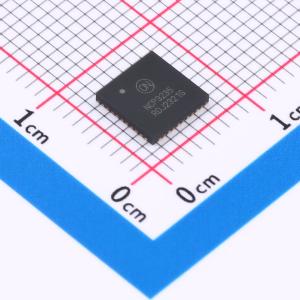

NCP3235MNTXG
高效率、高电流同步降压转换器
SMT扩展库PCB免费打样
- 描述
- NCP3235是一款高效率、高电流的同步降压转换器,工作电压范围为4.5V至23V,输出电压低至0.6V,最大连续输出电流为15A。该器件具有自动CCM/DCM模式,可在轻载时提高效率,并提供多种保护功能,包括过流保护、过压保护和欠压保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP3235MNTXG
- 商品编号
- C603702
- 商品封装

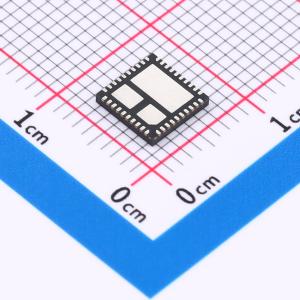

- QFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.32956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 600mV~21V | |
| 输出电流 | 15A | |
| 开关频率 | 550kHz~1.1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.7mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP3235是一款高电流、高效率的电压模式同步降压转换器，其输入电压范围为4.5 V至23 V，可在高达15 A的连续电流下产生低至0.6 V的输出电压。它有两种工作模式：固定导通时间连续导通模式（FCCM）和自动连续导通模式/不连续导通模式（CCM/DCM）。在自动CCM/DCM模式下，控制器可在CCM和DCM之间平滑切换，此时转换器以降低的开关频率运行，从而在轻载时实现更高的效率。 NCP3235是一款高效率、高电流的脉冲宽度调制（PWM）同步降压转换器。它采用4.5至23 V的单电源电压工作，可提供高达15 A的输出电流。NCP3235采用带有电压前馈控制的电压模式，能即时响应输入电压变化，并在转换器的电源范围内更易于进行补偿。该器件还具备预偏置启动能力，可在输出存在预偏置的情况下实现单调启动。 NCP3235提供两种工作模式，以满足各种应用需求。自动CCM/DCM模式可降低功率损耗，提高轻载时的效率。自适应功率控制架构可实现轻载和重载之间的平滑过渡，同时保持对负载瞬变的快速响应。 保护功能包括过流保护（OCP）、输出过压和欠压保护（OVP、UVP）以及电源正常指示。使能功能具有高度可编程性，可在较高输入电压下调节启动电压。此外，还有可调节的软启动功能和内部热关断功能。
商品特性
- 宽输入电压范围：4.5 V至23 V
- 0.6 V内部参考电压
- 开关频率选项：550 kHz、1.1 MHz
- 外部可编程软启动
- 无损低端场效应晶体管（FET）电流检测
- 输出过压保护和欠压保护
- 所有故障的可选打嗝/锁断操作
- 预偏置启动
- 可调节输出电压
- 电源正常输出
- 内部过温保护
- 可调节输入欠压锁定（UVLO）
- 这是一款无铅器件
应用领域
- 工业电脑设备
- 专用集成电路（ASIC）、现场可编程门阵列（FPGA）、数字信号处理器（DSP）和中央处理器（CPU）内核及I/O电源
- 服务器和存储系统
- 电信和网络设备
