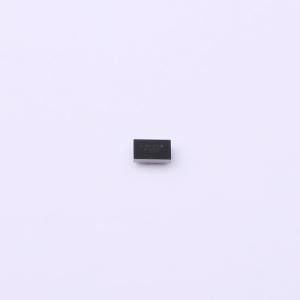

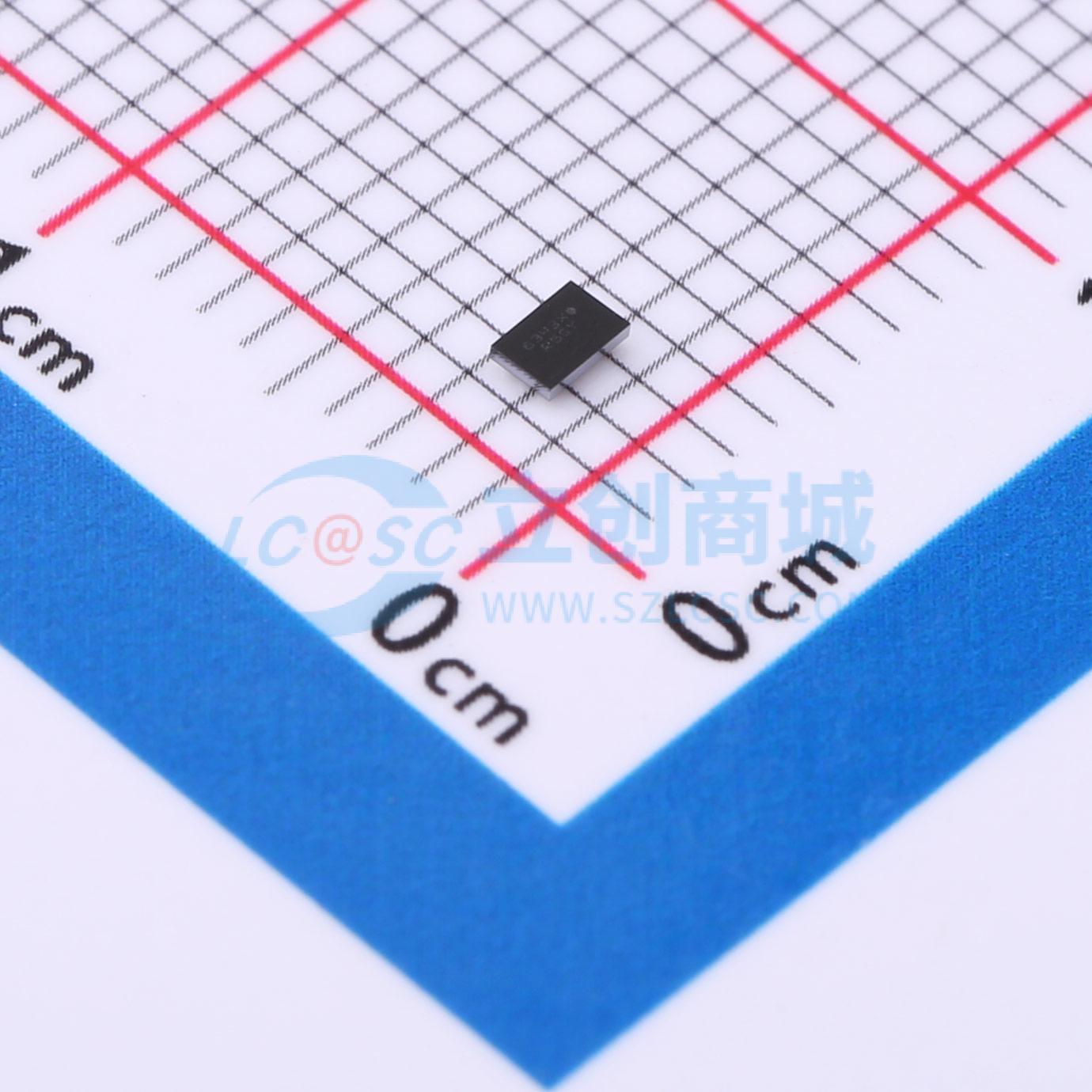

NCP6343XFCCT1G

同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP6343是一款同步降压转换器,专为便携式设备设计,支持单节锂离子电池或三节碱性/镍镉/镍氢电池供电。该设备可提供高达3.0 A的输出电流,输出电压可编程范围为0.6 V至1.4 V。它可以在3MHz的开关频率下工作,具有自动PWM/PFM模式切换功能,提高整体效率。
品牌名称: onsemi(安森美)
商品型号: NCP6343XFCCT1G
商品编号: C603767
商品封装: WLCSP-15
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

NCP6343是一款同步降压转换器，专为由单节锂离子电池或三节碱性/镍镉/镍氢电池供电的便携式应用的不同子系统供电而优化。该器件能够提供高达3.0 A的电流，输出电压可在0.6 V至1.4 V之间进行编程设置。它可以与另一个DC-DC转换器共享同一输出轨，并作为瞬态负载辅助器工作。3 MHz的开关频率允许使用小型元件。同步整流和自动PWM/PFM转换提高了整体解决方案的效率。NCP6343采用节省空间、薄型的1.99 x 1.34 mm CSP-15封装。

商品特性

输入电压范围为2.3 V至5.5 V；适用于电池和5 V轨供电的应用
可编程输出电压：以6.25 mV为步长，从0.6 V至1.4 V
模块化输出级驱动强度，可根据输出电流提高效率
采用片上振荡器，开关频率为3 MHz
使用470 nH电感和22 μF电容，优化了占位面积和解决方案厚度
PFM/PWM工作模式，实现最佳效率提升
超低关断模式电流0.8 μA
低静态电流35 μA
具备I²C控制接口，支持中断和动态电压调节
热保护和温度管理
瞬态负载辅助器：可与另一个DC-DC转换器共享同一轨
小型1.99 x 1.34 mm / 0.4 mm间距CSP封装
这些器件为无铅产品

应用领域

智能手机
网络平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	600mV~1.4V
	输出电流	3A
	开关频率	3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
