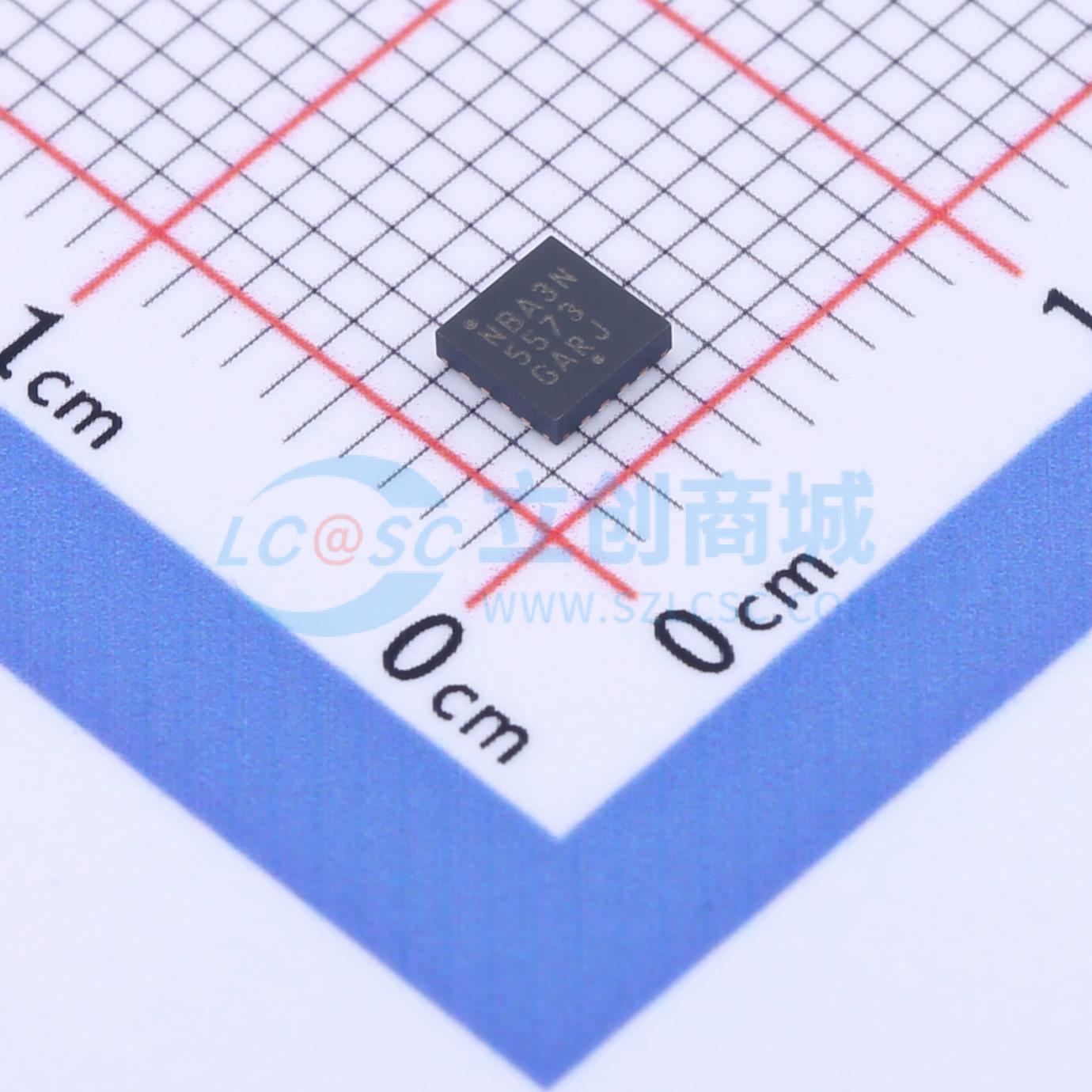

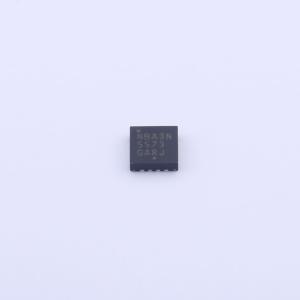

NBA3N5573MNTXG

描述: 是一款汽车级精密、低相位噪声时钟发生器，支持PCI Express和以太网要求。该设备接受25MHz基模并联谐振晶体，并以25MHz、100MHz、125MHz或200MHz时钟频率产生差分HCSL输出。输出可以通过适当的端接与LVDS接口。该设备采用3mm×3mm 0.5P QFN16封装，带有可焊侧翼，便于目视检查。
品牌名称: onsemi(安森美)
商品型号: NBA3N5573MNTXG
商品编号: C603407
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

NBA3N5573是一款汽车级精密、低相位噪声时钟发生器，支持PCI Express和以太网要求。该器件接受25 MHz基模并联谐振晶体，并以25 MHz、100 MHz、125 MHz或200 MHz时钟频率生成差分HCSL输出。通过适当的端接，输出可与LVDS接口。该器件采用3 mm x 3 mm、0.5P QFN16封装，具有可焊侧翼，便于目视检查。

商品特性

使用25 MHz基模并联谐振晶体
通过AEC - Q100认证，具备PPAP能力
无需外部环路滤波器
HCSL差分输出或通过适当端接实现LVDS输出
输入频率有四个可选倍频器
带三态输出的输出使能
符合PCIe Gen1、Gen2、Gen3、Gen4、QPI、UPI抖动要求
相位噪声：@ 100 MHz偏移噪声功率 100 Hz -113 dBc 1 kHz -127 dBc 10 kHz -135 dBc 100 kHz -138 dBc 1 MHz -139 dBc 10 MHz -160 dBc 20 MHz -162 dBc
典型周期抖动均方根值为1.5 ps
工作电源电压范围为3.3 V±10%
工作温度范围为-40℃至+105℃
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

汽车领域
网络领域
工业设备
PCIe时钟生成Gen 1、Gen 2、Gen 3和Gen 4
千兆以太网
FB DIMM

数据手册PDF

放大查看下载PDF

交货周期

订货59-61个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	200MHz
	工作电压	2.97V~3.63V

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+105℃
