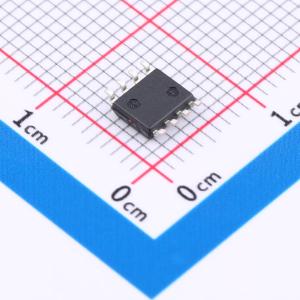

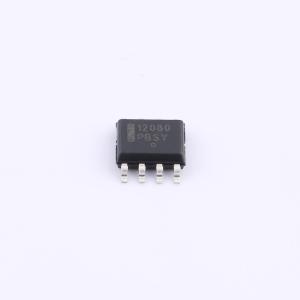

温馨提醒：图片仅供参考，商品以实物为准

MC12080DG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC12080 是一款通过 10、20、40、80 预分频器进行分频的单模，用于 1.1GHz 高频输入信号的低功耗分频。分频比控制输入 SW1、SW2 和 SW3 选择所需的 10、20、40 或 80 分频比。需要外部负载电阻来端接输出。假设负载为 8.0 pF，如果以最低分频比 10 对 1.1 GHz 输入信号进行分频，则推荐 820 Ohm 电阻来实现 1.2 Vpp 输出摆幅。输出电流可以根据输出频率、驱动的电容负载和所需输出电压摆幅等条件进行最大程度降低。负载电阻的典型值针对 1.1 GHz 输入频率下的不同分频比包含在 Vout 规格内。
品牌名称: onsemi(安森美)
商品型号: MC12080DG
商品编号: C606299
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

MC12080是一款单模预分频器，可实现10、20、40、80分频，用于对1.1 GHz高频输入信号进行低功耗分频。分频比控制输入SW1、SW2和SW3可选择所需的分频比，即÷10、÷20、÷40或÷80。输出端需要外接一个负载电阻进行端接。当对1.1 GHz输入信号进行最小分频比为10的分频时，假设负载电容为8.0 pF，建议使用820 Ω电阻以实现1.2 Vpp的输出摆幅。输出电流可根据输出频率、所驱动的容性负载以及所需的输出电压摆幅等条件进行最小化调整。在1.1 GHz输入频率下，不同分频比对应的负载电阻典型值包含在Vout规格中。

商品特性

1.1 GHz触发频率
电源电压4.5至5.5 V
低功耗，在VCC = 5.0 V时典型值为3.7 mA
工作温度范围为 -40至85℃
这些器件无铅且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	1.1GHz
	工作电压	4.5V~5.5V

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
