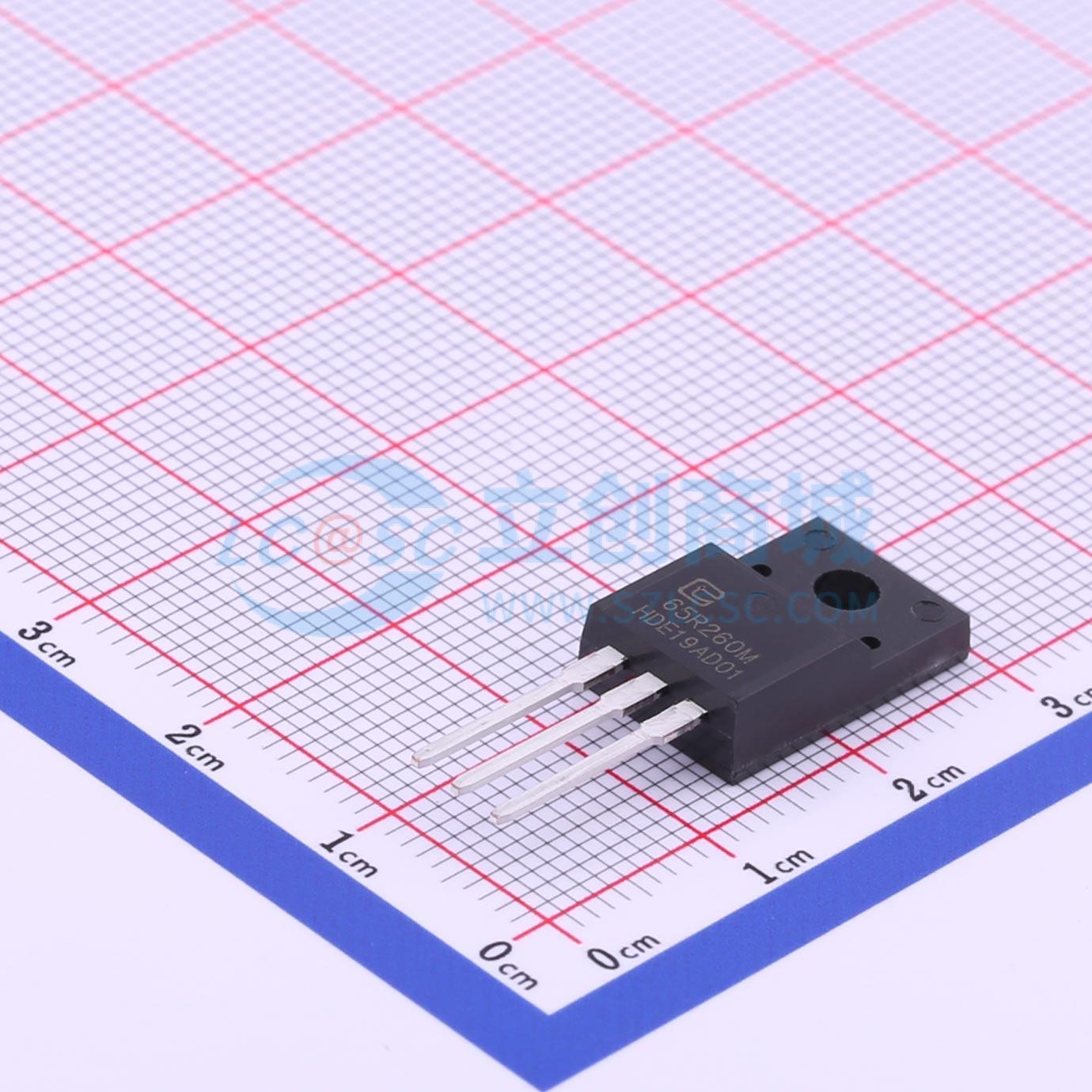

温馨提醒：图片仅供参考，商品以实物为准

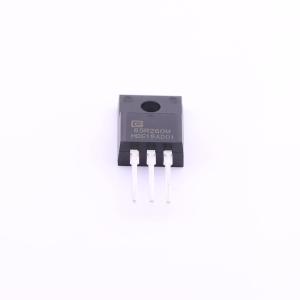

TPA65R260M
1个N沟道 耐压:650V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的品质因数 RDS(on) × Qg。 100% 雪崩测试。 符合 RoHS 标准。应用：开关电源 (SMPS)。 不间断电源 (UPS)
- 品牌名称
- 无锡紫光微
- 商品型号
- TPA65R260M
- 商品编号
- C596285
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 240mΩ@10V,7.5A | |
| 耗散功率(Pd) | 105W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 1.202nF@100V | |
| 反向传输电容(Crss) | 5pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
采用先进的TrenchMOS超结技术，封装为175 °C LFPAK56的180 A标准电平栅极驱动N沟道增强型MOSFET。该产品专为高性能功率开关应用而设计并通过认证。
商品特性
- 连续最大漏极电流（ID(max)）额定值为180 A
- 具备雪崩额定值，在雪崩电流（IAS）= 160 A时进行100%测试
- 强大的安全工作区（线性模式）额定值
- NextPower-S3技术实现“超快速开关与软体二极管恢复”
- 低反向恢复电荷（Qrr）、栅极电荷（QG）和栅极 - 漏极电荷（QGD），适用于高系统效率和低电磁干扰设计
- 肖特基增强型体二极管，具有低体二极管正向电压（VSD）、低反向恢复电荷（Qrr）、软恢复和低漏源泄漏电流（IDSS）
- 高可靠性LFPAK（Power SO8）封装，采用铜夹和焊料芯片连接，可在175 °C下工作
- 外露引脚可进行波峰焊，便于目视检查焊点并确保焊点质量
- 低寄生电感和电阻
应用领域
- 高性能同步整流
- DC - DC转换器
- 无刷直流电机控制
- 电池保护
- 负载开关和电子保险丝
- 浪涌管理、热插拔
