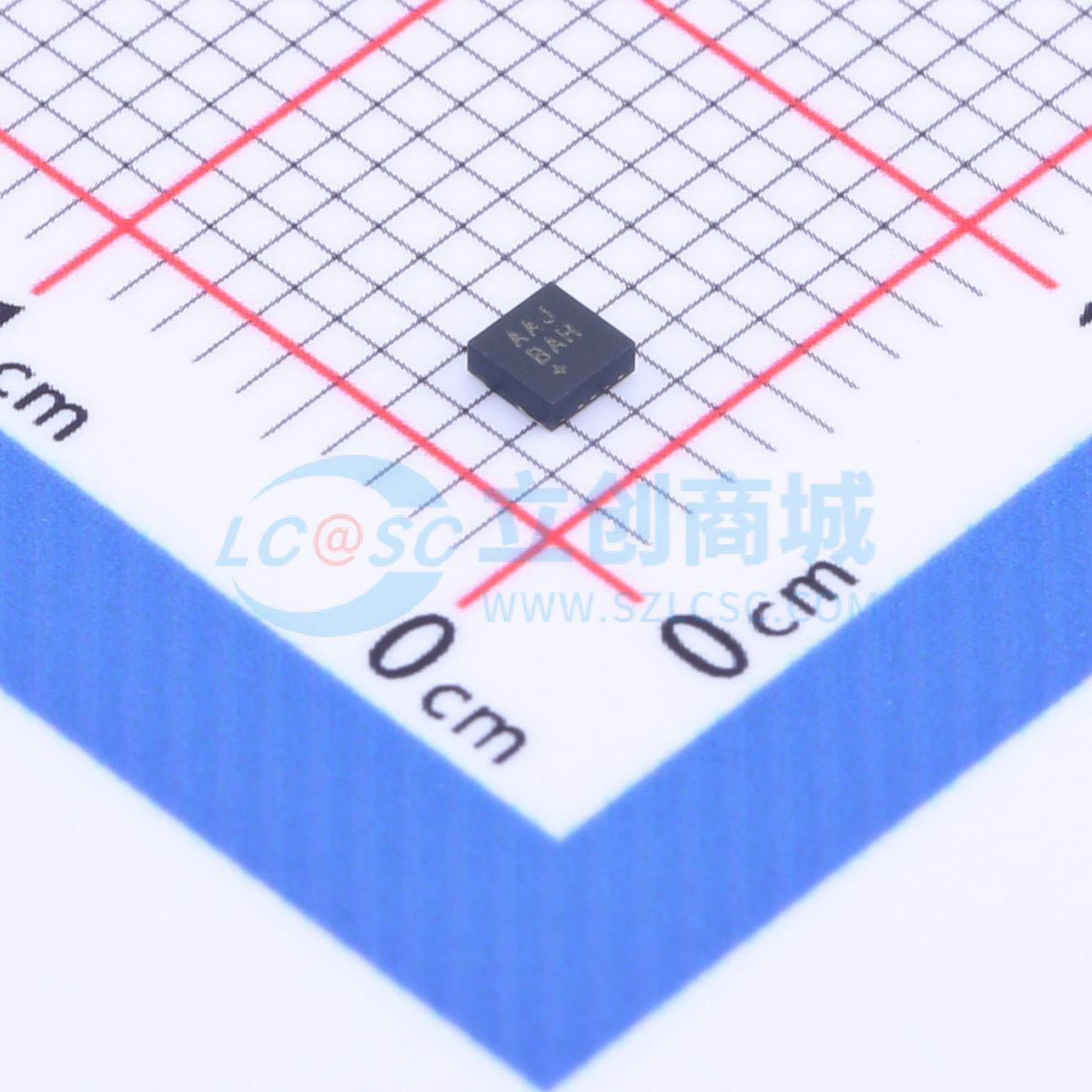

温馨提醒：图片仅供参考，商品以实物为准
MAX4906EFELB+T
MAX4906EFELB+T
- 描述
- 高速/全速USB2.0开关，提供高ESD保护,用于便携式微功耗产品的ESD保护模拟开关，能够满足需要一路或多路USB2.0差分对的系统需求
- 商品型号
- MAX4906EFELB+T
- 商品编号
- C596392
- 商品封装
- UDFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.6V | |
| 导通时间(ton) | 1.4ns | |
| 导通电阻(Ron) | 4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 35ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 500MHz | |
| 传播延迟(tpd) | 200ps |
商品特性
- 静电放电 (ESD) 保护的模拟开关，结合了低导通电容 (CON) 和低导通电阻 (RON)，适用于高性能开关应用
- COM_ 输入可承受 ±15kV ESD，无闩锁或损坏
- 专为 480Mbps 的 USB 2.0 高速应用设计，也能处理 USB 低速和全速信号要求
- 具有两个单刀双掷 (SPDT) 开关
- 完全指定为从单 +2.7V 至 +3.6V 电源供电运行，所有模拟输入 (COM_, NC_, NO_) 可承受 +5.5V 短路保护
- 具有低阈值电压和 +1.4V 逻辑，可与低压逻辑配合使用
- 具有 QP 输入，驱动为高电平时，关闭电荷泵并将设备置于待机模式，待机时静态电源电流降至 3μA (max)，开关仍可操作
- 采用节省空间的 2mm x 2mm μDFN 封装，工作温度范围为 -40°C 至 +85°C
- ±15kV (人体模型) ESD 保护，作用于 COM_
- 完全指定适用于单 ±2.7V 至 +3.6V 电源电压
- 低 4Ω (典型值)，7Ω (最大值) 导通电阻 (RON)
- -3dB 带宽：500MHz (典型值)
- 低位间偏斜 ≤ 20ps
- 电荷泵噪声 = 90μV (典型值)
- 电荷泵使能
- 对于 1.4V 或更高电压无需逻辑电平转换器
- COM_ 模拟输入针对高达 +5.5V 的 USB 电源轨短路进行故障保护
- 待机时低电源电流 3μA (最大值)
- 节省空间的 10 引脚，2mm x 2mm μDFN 封装
交货周期
订货7-9个工作日购买数量
(1个/圆盘，最小起订量 1 个)个
起订量：1 个1个/圆盘
总价金额：
￥ 0.00近期成交1单
