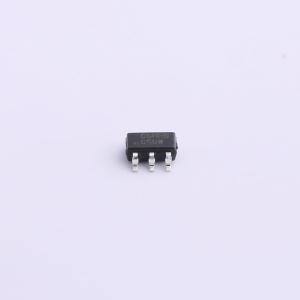

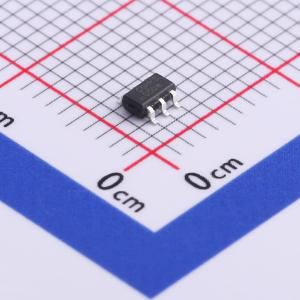

NT1724A-HHBA6

双节电池保护集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NT1724系列是用于锂离子/锂聚合物可充电电池组的双节电池保护IC。NT1724系列采用先进的设计和工艺，内置高精度电压、电流检测器以及延时电路。为了最大限度降低功耗，当检测到过放电事件时，NT1724系列会启动掉电功能（适用于支持掉电功能的版本）
品牌名称: NEOTEC(新德)
商品型号: NT1724A-HHBA6
商品编号: C596389
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

NT1724系列是用于锂离子/锂聚合物可充电电池组的双节电池保护IC。NT1724系列采用先进的设计和工艺，内置高精度电压、电流检测器和延时电路。为了最大限度地降低功耗，NT1724系列在检测到过放电事件时会激活掉电功能（适用于具备掉电功能的版本）。此外，NT1724系列通过六个外部元件实现保护功能，有助于PCB小型化。

商品特性

高精度
过充电检测：±20mV
过放电检测：±50mV
放电过电流检测：±10mV
充电过电流检测：±20mV
负载短路检测：±20%
高耐压
绝对最大额定值：40V
工作电压范围：2.5V至10V
低功耗：
电源电流：典型值3.2uA（Ta = +25°C）
掉电电流：最大值0.1uA（Ta = +25°C）
延时由内部电路产生。
掉电功能“可用”/“不可用”可选。
0V电池充电功能“可用”/“不可用”可选。
封装：SOT - 23 - 6

应用领域

锂离子可充电电池组
锂聚合物可充电电池组

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	2.5V~10V
	充电饱和电压	4.28V
	放电截止电压	2.4V

	属性	参数值
	电池类型	锂电池
	电池节数	2
	0V电池充电	不支持
	静态电流(Iq)	3.2uA
