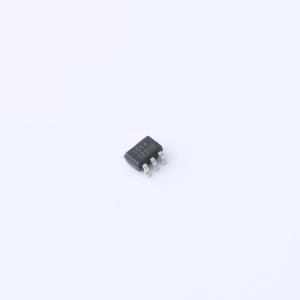

温馨提醒：图片仅供参考，商品以实物为准

RS1G14XC5

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作电压范围：1.65V至5.5V 低功耗：1μA（最大值）
品牌名称: RUNIC(润石)
商品型号: RS1G14XC5
商品编号: C5372448
商品封装: SC70-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

工作电压范围：1.65V 至 5.5V
低功耗：1 μA（最大）
工作温度范围：-40℃ 至 +125℃
输入接受电压至 5.5V
高输出驱动：在 Vcc=3.0V 时 ±24mA
Ioff 支持部分断电模式操作
微型封装：SOT23-5, SC70-5

RS1G14 单施密特触发反相器设计用于 1.65V 至 5.5V VCC 操作。该器件包含一个反相器，执行布尔函数 Y = A̅。该器件作为具有施密特触发输入的独立反相器工作，因此对于上升（VT+）和下降（VT-）信号有不同的输入阈值电平，以提供滞后（ΔVT），这使得该器件能够容忍缓慢或噪声输入信号。

该器件完全适用于使用 Ioff 的部分断电应用。Ioff 电路禁用输出，防止器件断电时电流回流造成损坏。

RS1G14 提供绿色 SOT23-5 和 SC70-5 封装。它的工作环境温度范围为 -40℃ 至 +125℃。

应用领域

接收器
家庭影院
蓝光播放机和家庭影院
台式机或笔记本电脑
数字摄像机（DVC）
移动电话
个人导航设备（GPS）
便携式媒体播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	1uA
	通道数	1
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	输出高电平(VOH)	2.3V
	低电平范围(VOL)	550mV
	传播延迟(tpd)	3.1ns@3.3V,50pF
	工作温度	-40℃~+125℃
